কুনশানচাহিদা শিল্প পরিবেশের জন্য গতি-নিয়ন্ত্রণ সমাধান বিকাশ, সহইথারনেট আইপি হেভি ডিউটি এনকোডারনেটওয়ার্ক অবস্থান প্রতিক্রিয়া জন্য. একটি 58 মিমি হাউজিং, 18-বিট পর্যন্ত একক-টার্ন রেজোলিউশন, 100 Mbit ট্রান্সমিশন এবং শক্তিশালী শিল্প সুরক্ষা সহ, এই এনকোডারটি এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে সঠিক প্রতিক্রিয়া এবং নির্ভরযোগ্য যোগাযোগ অপরিহার্য।
একটি ইথারনেট আইপি হেভি ডিউটি এনকোডার ইন্ডাস্ট্রিয়াল ইথারনেট কমিউনিকেশনের সাথে পরম পজিশন সেন্সিংকে একত্রিত করে, যা নেটওয়ার্ক কন্ট্রোল আর্কিটেকচারে ইন্টিগ্রেশন সহজ করার সময় অটোমেশন সিস্টেমগুলিকে নির্ভরযোগ্য ঘূর্ণন অবস্থান ডেটা গ্রহণ করতে দেয়। আধুনিক ভারী-শিল্প অ্যাপ্লিকেশনগুলির জন্য মৌলিক প্রতিক্রিয়ার চেয়ে বেশি প্রয়োজন: সরঞ্জামগুলি কম্পন, ধুলো, আর্দ্রতা, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, তাপমাত্রার ওঠানামা এবং ক্রমাগত যান্ত্রিক লোডের সম্মুখীন হতে পারে। একটি সঠিকভাবে ইঞ্জিনিয়ারড এনকোডার তাই রেজোলিউশন, যোগাযোগ কর্মক্ষমতা, যান্ত্রিক স্থায়িত্ব এবং ইনস্টলেশন নমনীয়তা ভারসাম্য বজায় রাখা আবশ্যক। এই নির্দেশিকাটি ব্যাখ্যা করে কিভাবে ইথারনেট/আইপি-ভিত্তিক ভারী-শুল্ক এনকোডার কাজ করে, তাদের প্রধান প্রযুক্তিগত সুবিধা, গুরুত্বপূর্ণ স্পেসিফিকেশন, প্রয়োগের ক্ষেত্র এবং নির্বাচন বিবেচনা।
সূচিপত্র
- একটি ইথারনেট আইপি হেভি ডিউটি এনকোডার কি?
- কেন ইথারনেট/আইপি হেভি-ডিউটি মোশন কন্ট্রোলের জন্য গুরুত্বপূর্ণ?
- মূল প্রযুক্তিগত বৈশিষ্ট্য কি?
- এক নজরে কী স্পেসিফিকেশন
- এটা কোথায় ব্যবহার করা হয়?
- কিভাবে আপনি সঠিক এনকোডার নির্বাচন করা উচিত?
- প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
- উপসংহার
একটি ইথারনেট আইপি হেভি ডিউটি এনকোডার কি?
একটি ইথারনেট আইপি হেভি ডিউটি এনকোডার হল একটি শিল্প রোটারি এনকোডার যা শ্যাফ্ট অবস্থান পরিমাপ করার জন্য এবং একটি ইথারনেট/আইপি শিল্প ইথারনেট নেটওয়ার্কের মাধ্যমে সেই তথ্য যোগাযোগ করার জন্য ডিজাইন করা হয়েছে। বেসিক ইনক্রিমেন্টাল ফিডব্যাক ডিভাইসের বিপরীতে, একটি পরম এনকোডার শুধুমাত্র ডাল থেকে অবস্থান পুনর্গঠনের জন্য নিয়ন্ত্রণ ব্যবস্থার প্রয়োজন ছাড়াই সংজ্ঞায়িত অবস্থানের তথ্য প্রদান করতে পারে।
অটোমেশন সিস্টেমের চাহিদার জন্য, পরম চৌম্বক সংবেদন এবং ইথারনেট-ভিত্তিক যোগাযোগের সংমিশ্রণ PLC, কন্ট্রোলার এবং অন্যান্য নেটওয়ার্ক ডিভাইসগুলির সাথে ঘূর্ণায়মান যন্ত্রপাতিগুলিকে সংযুক্ত করার একটি বাস্তব উপায় প্রদান করে। কুনশান দ্বারা বর্ণিত 58 মিমি ডিজাইন একক-টার্ন এবং মাল্টি-টার্ন পজিশন পরিমাপ উভয়কেই সমর্থন করে, যখন কনফিগারযোগ্য রেজোলিউশন প্রতিক্রিয়া সিস্টেমকে বিভিন্ন গতি-নিয়ন্ত্রণ প্রয়োজনীয়তার সাথে মেলে।
এনকোডার উচ্চ-নির্ভুল চৌম্বকীয় আবেশ প্রযুক্তি ব্যবহার করে এবং সর্বোচ্চ 100 Mbit এর ইথারনেট/আইপি ট্রান্সমিশন হার সমর্থন করে। এর প্রোগ্রামেবল ফাংশনগুলির মধ্যে রেজোলিউশন, সময় বেস, গতি, প্রিসেট মান, গণনা দিক এবং আইপি ঠিকানা অন্তর্ভুক্ত থাকতে পারে, কমিশনিং এবং সিস্টেম ইন্টিগ্রেশনের সময় ইঞ্জিনিয়ারদের আরও বেশি নমনীয়তা দেয়।
কেন ইথারনেট/আইপি হেভি-ডিউটি মোশন কন্ট্রোলের জন্য গুরুত্বপূর্ণ?
যোগাযোগ নেটওয়ার্কের মাধ্যমে শিল্প যন্ত্রপাতি ক্রমবর্ধমানভাবে সংযুক্ত হচ্ছে। প্রতিটি সেন্সরকে একটি বিচ্ছিন্ন উপাদান হিসাবে বিবেচনা করার পরিবর্তে, আধুনিক অটোমেশন আর্কিটেকচারগুলি এনকোডার, পিএলসি, ড্রাইভ, এইচএমআই এবং সুপারভাইজরি সিস্টেমগুলির মধ্যে ডেটা বিনিময় করে।
ইথারনেট/আইপি বিশেষভাবে উপযোগী যখন একটি এনকোডারকে একটি বৃহত্তর শিল্প ইথারনেট অবকাঠামোর অংশ হতে হবে। এনকোডার নেটওয়ার্কের মাধ্যমে অবস্থানের তথ্য প্রেরণ করতে পারে, কেন্দ্রীভূত পর্যবেক্ষণ এবং সমন্বিত মেশিন নিয়ন্ত্রণ সমর্থন করে।
- নেটওয়ার্ক ইন্টিগ্রেশন:ইথারনেট যোগাযোগ এনকোডারকে একটি সংযুক্ত অটোমেশন আর্কিটেকচারের অংশ হতে দেয়।
- নমনীয় সম্প্রসারণ:সরঞ্জামের প্রয়োজনীয়তা বৃদ্ধির সাথে সাথে নেটওয়ার্কযুক্ত ডিভাইসগুলিকে বৃহত্তর নিয়ন্ত্রণ ব্যবস্থায় একীভূত করা যেতে পারে।
- ডিজিটাল অবস্থান প্রতিক্রিয়া:পরম অবস্থানের তথ্য ঘূর্ণায়মান যন্ত্রপাতির সঠিক পর্যবেক্ষণ সমর্থন করে।
- দূরবর্তী ডায়াগনস্টিকস:নেটওয়ার্ক কমিউনিকেশন নিয়ন্ত্রণ ব্যবস্থায় সরঞ্জামের স্থিতি এবং প্রতিক্রিয়া তথ্যকে আরও অ্যাক্সেসযোগ্য করে তুলতে পারে।
- তারের জটিলতা হ্রাস:ইন্ডাস্ট্রিয়াল ইথারনেট আর্কিটেকচার একাধিক পৃথক সংকেত সংযোগের তুলনায় যোগাযোগ সহজ করতে পারে।
এই সুবিধাগুলি ইস্পাত প্রক্রিয়াকরণ, পেট্রোকেমিক্যাল উত্পাদন, খনির, উত্তোলন ব্যবস্থা এবং অন্যান্য পরিবেশে বিশেষভাবে মূল্যবান হয়ে ওঠে যেখানে মেশিনগুলিকে অবিচ্ছিন্ন এবং নির্ভরযোগ্যভাবে কাজ করতে হবে।
মূল প্রযুক্তিগত বৈশিষ্ট্য কি?
1. উচ্চ-রেজোলিউশন পরম অবস্থান প্রতিক্রিয়া
এনকোডার 18 বিট পর্যন্ত একক-টার্ন রেজোলিউশন এবং 14 বিট পর্যন্ত মাল্টি-টার্ন রেজোলিউশন সমর্থন করে। উচ্চতর রেজোলিউশন নিয়ন্ত্রণ ব্যবস্থাকে ঘূর্ণন অবস্থানে ছোট পরিবর্তনগুলিকে আলাদা করতে দেয়, যা সুনির্দিষ্ট যান্ত্রিক অবস্থানের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য দরকারী।
2. 100 Mbit ইথারনেট/আইপি কমিউনিকেশন
এনকোডারটি 100 Mbit পর্যন্ত ট্রান্সমিশন রেট সহ ইথারনেট/আইপি শিল্প ইথারনেট যোগাযোগ ব্যবহার করে। এটি আধুনিক শিল্প নিয়ন্ত্রণ ব্যবস্থা এবং মেশিন-স্তরের যোগাযোগের জন্য উপযুক্ত একটি নেটওয়ার্ক-ভিত্তিক প্রতিক্রিয়া চ্যানেল সরবরাহ করে।
3. ভারী-শুল্ক যান্ত্রিক নির্মাণ
একটি হেভি-ডিউটি এনকোডারকে অবশ্যই একটি সাধারণ-উদ্দেশ্য সেন্সিং ডিভাইসের তুলনায় যথেষ্ট বেশি চাহিদাপূর্ণ পরিস্থিতি সহ্য করতে হবে। উপলব্ধ কনফিগারেশন একটি অ্যালুমিনিয়াম হাউজিং ব্যবহার করে, স্টেইনলেস স্টিল বিকল্প হিসাবে উপলব্ধ। নকশাটি রেডিয়াল এবং অক্ষীয় তারের আউটলেট কনফিগারেশনকেও সমর্থন করে।
4. বৈদ্যুতিক এবং ইনস্টলেশন ঝুঁকির বিরুদ্ধে সুরক্ষা
বিপরীত-পোলারিটি সুরক্ষা এবং শর্ট-সার্কিট সুরক্ষা তারের বা ইনস্টলেশন ত্রুটির পরিণতি কমাতে সহায়তা করে। এনকোডারটি বজ্রপাত এবং স্ট্যাটিক বিদ্যুতের বিরুদ্ধে সুরক্ষাও অন্তর্ভুক্ত করে, যা বৈদ্যুতিকভাবে চাহিদাযুক্ত শিল্প পরিবেশে মূল্যবান হতে পারে।
5. নমনীয় যান্ত্রিক কনফিগারেশন

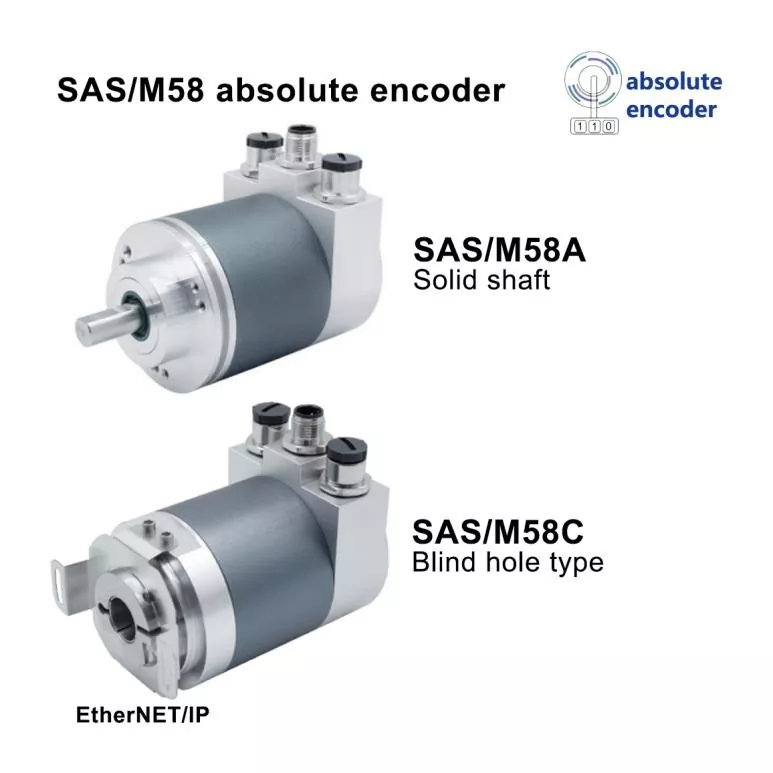

58 মিমি এনকোডার প্ল্যাটফর্ম সলিড-শ্যাফ্ট এবং অন্ধ-গর্ত কনফিগারেশন সমর্থন করে। 6, 8, 10, 12 এবং 15 মিমি শ্যাফ্টের মাপ কাস্টমাইজ করা যেতে পারে, যখন একাধিক সংযোগকারী এবং ফ্ল্যাঞ্জ কনফিগারেশন ইঞ্জিনিয়ারদের বিভিন্ন মেশিন লেআউটে এনকোডারকে মানিয়ে নিতে সাহায্য করে।
এক নজরে কী স্পেসিফিকেশন
নিম্নলিখিত স্পেসিফিকেশনগুলি ব্যাখ্যা করে কেন এই এনকোডারটি চাহিদাপূর্ণ নেটওয়ার্ক গতি-নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলি পরিবেশন করতে পারে:
| প্যারামিটার | স্পেসিফিকেশন |
|---|---|
| এনকোডারের আকার | 58 মিমি |
| কমিউনিকেশন ইন্টারফেস | ইথারনেট/আইপি |
| প্রোটোকল | সিআইপি (কমন ইন্ডাস্ট্রিয়াল প্রোটোকল) |
| ট্রান্সমিশন রেট | 100 Mbit |
| একক-টার্ন রেজোলিউশন | 12-18 বিট |
| মাল্টি-টার্ন রেজোলিউশন | 14 বিট পর্যন্ত |
| পাওয়ার সাপ্লাই | 10-30 ভিডিসি |
| সর্বোচ্চ গতি | 6,000 rpm |
| রেডিয়াল খাদ লোড | 200 N |
| অক্ষীয় খাদ লোড | 100 N |
| সুরক্ষা | IP65/IP66; উচ্চ সুরক্ষা কনফিগারেশন উপলব্ধ |
| অপারেটিং তাপমাত্রা | -30°C থেকে +85°C; -40°C থেকে +85°C ঐচ্ছিক |
| সংযোগ | 3 × M12 সংযোগকারী |
প্রকৃত এনকোডার নির্বাচন সর্বদা সম্পূর্ণ মেশিন পরিবেশের উপর ভিত্তি করে হওয়া উচিত, যার মধ্যে শ্যাফ্ট মাত্রা, ঘূর্ণন গতি, যান্ত্রিক লোডিং, তাপমাত্রা, দূষণ স্তর, যোগাযোগের স্থাপত্য এবং ইনস্টলেশন স্থান অন্তর্ভুক্ত।
এটা কোথায় ব্যবহার করা হয়?
ভারী-শুল্ক ইথারনেট এনকোডারগুলি সবচেয়ে মূল্যবান যেখানে অবস্থানের প্রতিক্রিয়া অবশ্যই নির্ভরযোগ্য থাকতে হবে যখন মেশিনগুলি চাহিদাপূর্ণ শিল্প পরিস্থিতিতে কাজ করে।
ইস্পাত এবং ধাতব যন্ত্রপাতি
ইস্পাত উত্পাদন সরঞ্জাম উচ্চ কম্পন, যান্ত্রিক প্রভাব, তাপ এবং ক্রমাগত অপারেশন জড়িত হতে পারে। একটি পরম এনকোডার রোলার, প্রক্রিয়াকরণ যন্ত্রপাতি এবং স্বয়ংক্রিয় উত্পাদন সরঞ্জামগুলির জন্য ঘূর্ণনশীল প্রতিক্রিয়া প্রদান করতে পারে।
পেট্রোকেমিক্যাল এবং রিফাইনারি সিস্টেম
পেট্রোকেমিক্যাল সুবিধার জন্য নির্ভরযোগ্য পর্যবেক্ষণ এবং অটোমেশন প্রয়োজন। নেটওয়ার্ক অবস্থানের প্রতিক্রিয়া সরঞ্জামের অবস্থা পর্যবেক্ষণ, স্বয়ংক্রিয় প্রক্রিয়া এবং রিমোট কন্ট্রোল আর্কিটেকচারকে সমর্থন করতে পারে।
খনির এবং ভারী যন্ত্রপাতি
খনির সরঞ্জামগুলি ধুলো, কম্পন এবং যান্ত্রিক চাপের সংস্পর্শে আসে। শিল্প ইথারনেট যোগাযোগের সাথে মিলিত ভারী-শুল্ক এনকোডার নির্মাণ বুদ্ধিমান যন্ত্রপাতির জন্য নির্ভরযোগ্য অবস্থান প্রতিক্রিয়া সমর্থন করতে পারে।
উত্তোলন এবং উত্তোলন সরঞ্জাম
বড় উত্তোলন সিস্টেমের যান্ত্রিক আন্দোলনের সমন্বয়ের জন্য সঠিক ঘূর্ণন প্রতিক্রিয়া প্রয়োজন। নিখুঁত অবস্থানের ডেটা আরও অনুমানযোগ্য অবস্থান এবং মেশিন পর্যবেক্ষণে অবদান রাখতে পারে।
শক্তি এবং কাগজ উত্পাদন
পাওয়ার-জেনারেশন সরঞ্জাম এবং স্বয়ংক্রিয় কাগজ তৈরির লাইনগুলি নেটওয়ার্ক এনকোডার প্রতিক্রিয়া থেকেও উপকৃত হতে পারে যেখানে অবিচ্ছিন্ন মেশিন অপারেশন এবং কেন্দ্রীভূত নিয়ন্ত্রণ গুরুত্বপূর্ণ।
কিভাবে আপনি সঠিক এনকোডার নির্বাচন করা উচিত?
একটি শিল্প এনকোডার নির্বাচন করা শুধুমাত্র যোগাযোগ প্রোটোকলের পরিবর্তে অ্যাপ্লিকেশন দিয়ে শুরু করা উচিত। একটি উপযুক্ত মডেলের জন্য বৈদ্যুতিক এবং যান্ত্রিক উভয় প্রয়োজনীয়তা মেটাতে হবে।
- খাদ সামঞ্জস্য পরীক্ষা করুন:শ্যাফটের ব্যাস, কঠিন-খাদ বা অন্ধ-গর্তের প্রয়োজনীয়তা, ফ্ল্যাঞ্জের মাত্রা এবং অনুমোদিত যান্ত্রিক লোডগুলি নিশ্চিত করুন।
- রেজোলিউশন নির্ধারণ করুন:পজিশনিং নির্ভুলতা এবং কন্ট্রোলার প্রয়োজনীয়তা অনুযায়ী প্রয়োজনীয় একক-টার্ন এবং মাল্টি-টার্ন রেজোলিউশন নির্বাচন করুন।
- নেটওয়ার্ক সামঞ্জস্য যাচাই করুন:নিশ্চিত করুন যে পিএলসি বা ইন্ডাস্ট্রিয়াল কন্ট্রোলার প্রয়োজনীয় ইথারনেট/আইপি এবং সিআইপি কমিউনিকেশন আর্কিটেকচার সমর্থন করে।
- পরিবেশগত অবস্থার মূল্যায়ন করুন:তাপমাত্রা, আর্দ্রতা, ধুলো, তেল, কম্পন, প্রভাব এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বিবেচনা করুন।
- ঘূর্ণন গতি নিশ্চিত করুন:নিশ্চিত করুন যে এনকোডারের সর্বাধিক অনুমোদিত গতি একটি উপযুক্ত অপারেটিং মার্জিন সহ প্রকৃত মেশিনের গতিকে ছাড়িয়ে গেছে।
- ইনস্টলেশন বিবেচনা করুন:সংযোগকারীর ধরন, তারের আউটলেটের দিক, উপলব্ধ মাউন্ট স্থান এবং রক্ষণাবেক্ষণ অ্যাক্সেসযোগ্যতা পর্যালোচনা করুন।
- সুরক্ষা প্রয়োজনীয়তা পর্যালোচনা করুন:শুধুমাত্র নামমাত্র মেশিন স্পেসিফিকেশনের উপর নির্ভর না করে প্রকৃত পরিবেশের সাথে ঘের এবং সিলিং স্তরের সাথে মিল করুন।
বিভিন্ন পণ্যের তুলনা ইঞ্জিনিয়ারদের জন্য, এটি প্রযুক্তিগত সহায়তা, কাস্টমাইজেশন ক্ষমতা, গুণমান পরিদর্শন, ডকুমেন্টেশন এবং বিক্রয়োত্তর পরিষেবা মূল্যায়ন করার জন্যও দরকারী। এই কারণগুলি মোট প্রকল্প ব্যয় এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার উপর উল্লেখযোগ্য প্রভাব ফেলতে পারে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
এনকোডারের যোগাযোগের সর্বোচ্চ গতি কত?
ইথারনেট/আইপি ইন্টারফেস 100 Mbit পর্যন্ত ট্রান্সমিশন রেট সমর্থন করে। এটি এনকোডারকে শিল্প ইথারনেট কন্ট্রোল আর্কিটেকচারে একীকরণের জন্য উপযুক্ত করে তোলে।
এনকোডার কি একক-টার্ন এবং মাল্টি-টার্ন পরিমাপ উভয় সমর্থন করে?
হ্যাঁ। এনকোডার একক-টার্ন এবং মাল্টি-টার্ন পরম অবস্থান পরিমাপ উভয় সমর্থন করে। একক-টার্ন রেজোলিউশন 18 বিটে পৌঁছতে পারে, যখন মাল্টি-টার্ন রেজোলিউশন 14 বিটে পৌঁছতে পারে।
এনকোডারের কী পাওয়ার সাপ্লাই প্রয়োজন?
নির্দিষ্ট পাওয়ার সাপ্লাই পরিসীমা হল 10-30 VDC, এটি সাধারণ শিল্প নিয়ন্ত্রণ পাওয়ার আর্কিটেকচারের সাথে সামঞ্জস্যপূর্ণ করে তোলে।
খাদ আকার এবং যান্ত্রিক কনফিগারেশন কাস্টমাইজ করা যাবে?
হ্যাঁ। 6, 8, 10, 12 এবং 15 মিমি সহ শ্যাফ্টের আকারগুলি কাস্টমাইজ করা যেতে পারে। বিভিন্ন ফ্ল্যাঞ্জ, সংযোগকারী এবং তারের আউটলেট কনফিগারেশনগুলিও ইনস্টলেশনের প্রয়োজনীয়তা অনুসারে নির্বাচন করা যেতে পারে।
এই ধরনের এনকোডারের জন্য কোন পরিবেশ উপযুক্ত?
এটি ইস্পাত উত্পাদন, পেট্রোকেমিক্যাল সুবিধা, ভারী প্রকৌশল যন্ত্রপাতি, খনির সরঞ্জাম, উত্তোলন ব্যবস্থা, পাওয়ার প্ল্যান্ট এবং স্বয়ংক্রিয় উত্পাদন লাইনের মতো শিল্প অ্যাপ্লিকেশনগুলির দাবি করার উদ্দেশ্যে। উপযুক্ত সুরক্ষা এবং উপাদান কনফিগারেশন প্রকৃত সাইটের অবস্থা অনুযায়ী নির্বাচন করা উচিত.
উপসংহার
একটি ইথারনেট আইপি হেভি ডিউটি এনকোডার পরম অবস্থান প্রতিক্রিয়া, শিল্প ইথারনেট সংযোগ, উচ্চ রেজোলিউশন এবং শ্রমসাধ্য যান্ত্রিক কর্মক্ষমতার একটি শক্তিশালী সমন্বয় প্রদান করতে পারে। 18-বিট পর্যন্ত একক-টার্ন রেজোলিউশন, 100 Mbit যোগাযোগ, নমনীয় শ্যাফ্ট কনফিগারেশন এবং শিল্প সুরক্ষার মতো বৈশিষ্ট্য সহ, এটি নেটওয়ার্কযুক্ত ভারী-শুল্ক অটোমেশনের জন্য উপযুক্ত যেখানে নির্ভরযোগ্য প্রতিক্রিয়া গুরুত্বপূর্ণ। আপনি যদি একটি নতুন মেশিনের জন্য এনকোডার স্পেসিফিকেশন মূল্যায়ন করছেন, একটি বিদ্যমান অটোমেশন সিস্টেম আপগ্রেড করছেন বা একটি কাস্টমাইজড গতি-নিয়ন্ত্রণ সমাধান তৈরি করছেন,আমাদের সাথে যোগাযোগ করুনকুনশান ইঞ্জিনিয়ারিং টিমের সাথে আপনার আবেদনের প্রয়োজনীয়তা, যান্ত্রিক কনফিগারেশন এবং যোগাযোগের প্রয়োজনীয়তা নিয়ে আলোচনা করতে।
