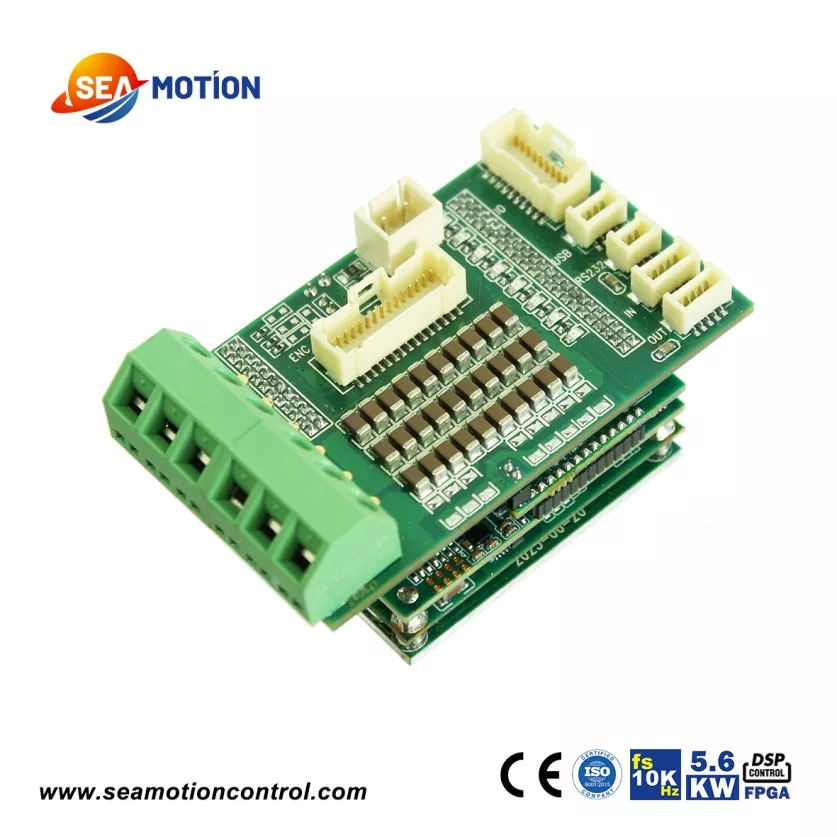

SEA1-80A মাইক্রো ডিসি সার্ভো ড্রাইভগুলি অত্যন্ত কমপ্যাক্ট আকার এবং উচ্চ শক্তির ঘনত্ব নিয়ে গর্ব করে। ডিমের আকারের এই ড্রাইভটি ক্রমাগত 5600W পর্যন্ত কার্যকর শক্তি আউটপুট করতে পারে। এটিতে 10kHz, 6টি ডিজিটাল ইনপুট এবং 2টি ডিজিটাল আউটপুটের একটি স্যাম্পলিং ফ্রিকোয়েন্সি রয়েছে। এর সমৃদ্ধ ইন্টারফেস ক্রমবর্ধমান এবং পরম দ্বৈত প্রতিক্রিয়া, সেইসাথে সমাধানকারী এবং পরম দ্বৈত প্রতিক্রিয়া সহ প্রায় সমস্ত এনকোডার প্রতিক্রিয়া সমর্থন করে।
SEA1-80A মাইক্রো ডিসি সার্ভো ড্রাইভগুলি প্রায় সমস্ত ক্ষেত্রে প্রয়োগ করা যেতে পারে। এটির অতি-ছোট আকার, অতি-উচ্চ নির্ভুলতা, অতি-উচ্চ বর্তমান ক্ষমতা এবং শক্তিশালী বহুমুখিতা হল SEA1-80A ড্রাইভের সুবিধা যা পণ্যটিতে নিয়ে আসে।

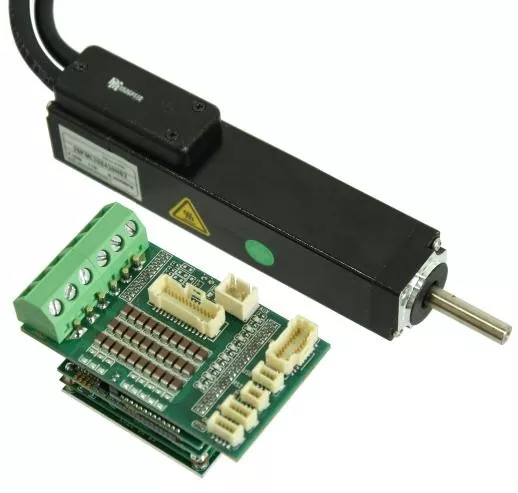

এটি SEA dc servo ড্রাইভ এবং একটি 8mm ফ্ল্যাঞ্জ সার্ভো মোটরের উপর ভিত্তি করে JINGYUE প্রযুক্তির একটি মোশন কন্ট্রোল সমাধান, যা ডাই বন্ডারে ব্যাপকভাবে ব্যবহৃত হয়েছে।

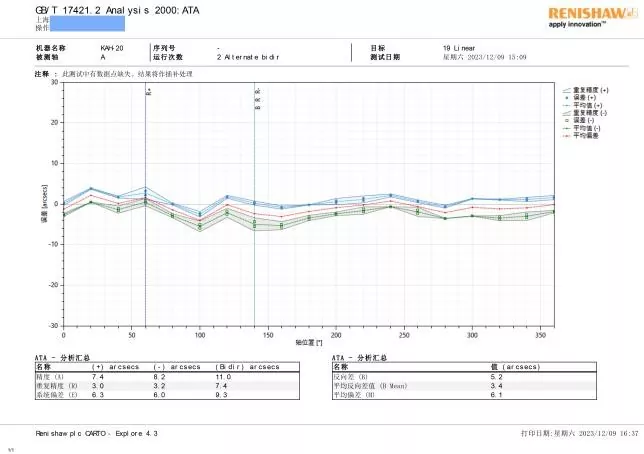

SEA DC servo ড্রাইভ একটি DSP+FPGA আর্কিটেকচার নিযুক্ত করে, যা পণ্যটিকে অতুলনীয় উচ্চ-গতির প্রতিক্রিয়া এবং শক্তিশালী ডেটা প্রক্রিয়াকরণ ক্ষমতা প্রদান করে। আমরা SEA DC servo ড্রাইভের নিয়ন্ত্রণ নির্ভুলতা পরীক্ষা করার জন্য একটি Renishaw লেজার ইন্টারফেরোমিটার ব্যবহার করেছি এবং ফলাফলগুলি দেখায় যে SEA DC servo ড্রাইভটি চমৎকারভাবে কাজ করে৷

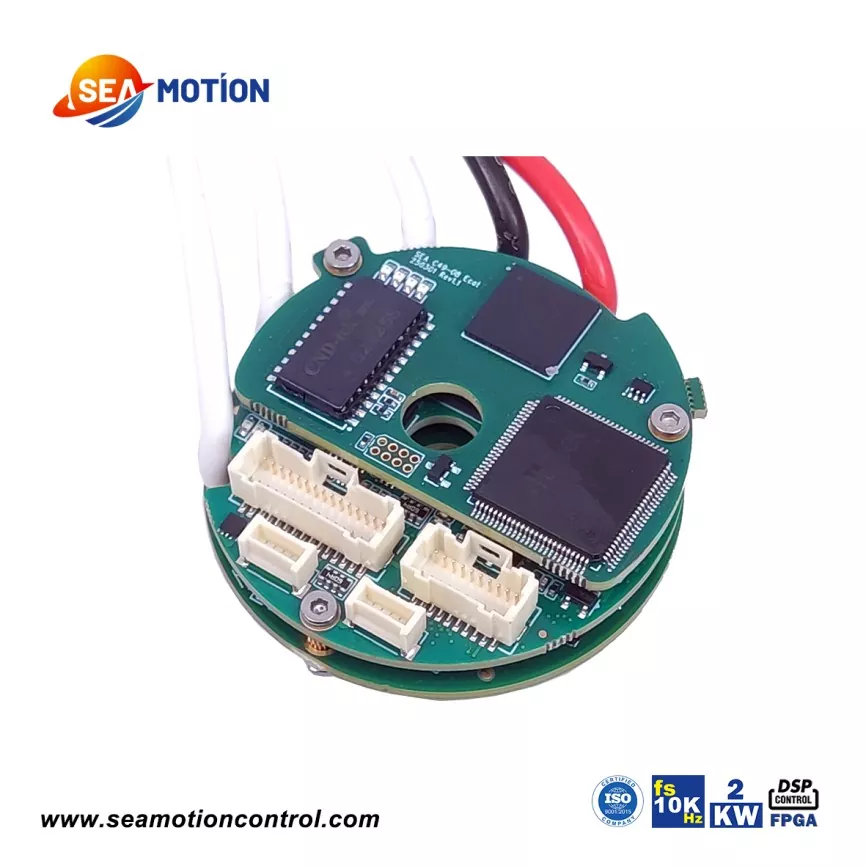

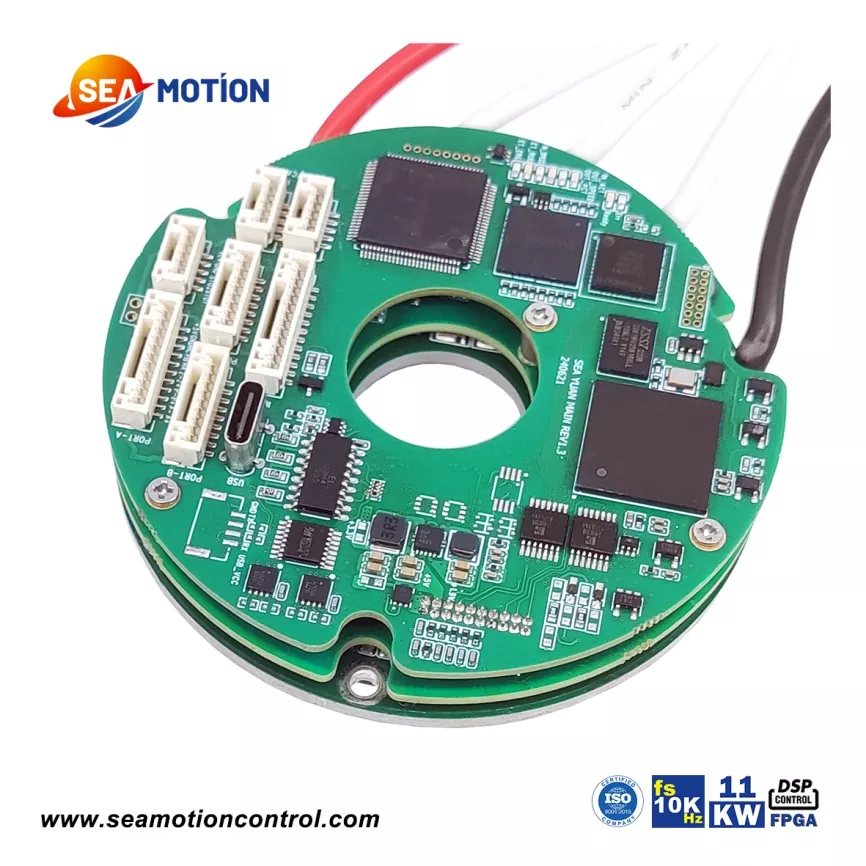

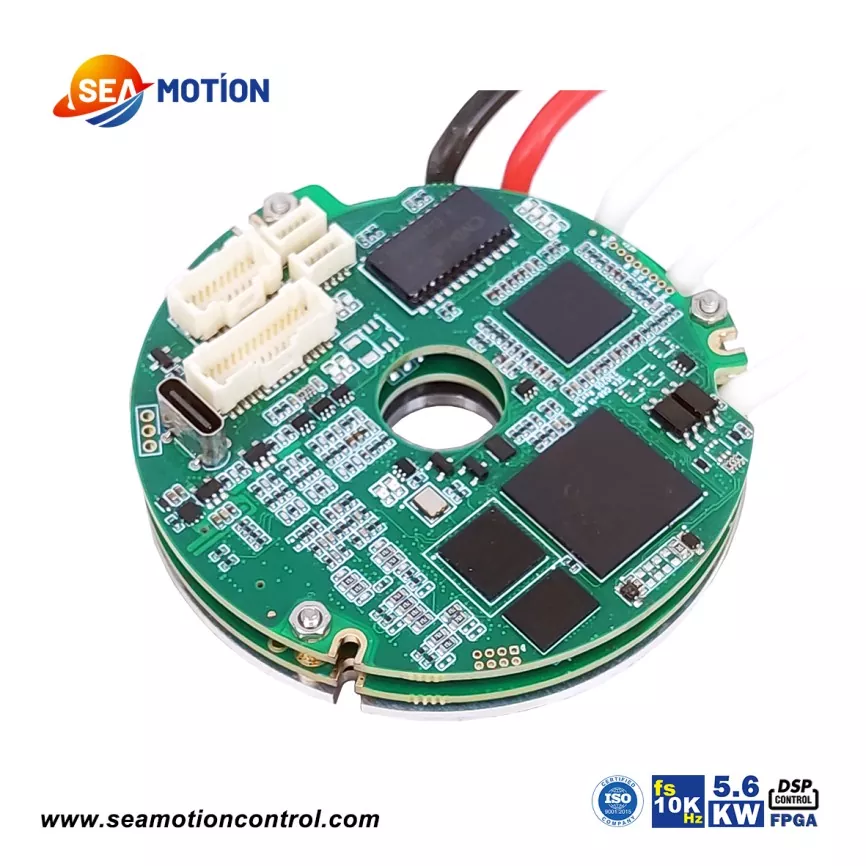

ডিসি সার্ভো ড্রাইভের SEA সিরিজে বর্তমানে স্কোয়ার সিরিজ 1-80A, 140A, 210A অন্তর্ভুক্ত রয়েছে; এবং রিং সিরিজ C49, C68, C81 (যথাক্রমে 49mm, 68mm, এবং 81mm এর ফাঁপা বাইরের ব্যাস সহ)।
|
পরামিতি |
সংগঠন |
1/100 |
3/100 |
৬/১০০ |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
ন্যূনতম সরবরাহ ভোল্টেজ |
ভিডিসি |
11 |
||||||||
|
রেট দেওয়া সরবরাহ ভোল্টেজ |
ভিডিসি |
85 |
65 |
|||||||
|
সর্বোচ্চ সরবরাহ ভোল্টেজ |
ভিডিসি |
95 |
75 |
|||||||
|
সর্বোচ্চ একটানা পাওয়ার আউটপুট |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
দক্ষতা (রেট পাওয়ার) |
% |
95 |
||||||||
|
সর্বোচ্চ আউটপুট ভোল্টেজ |
V |
ডিসি লিঙ্ক ভোল্টেজের 96% পর্যন্ত |
||||||||
|
রেটেড ডিসি কারেন্ট |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
কার্যকর একটানা কারেন্ট (আইসি) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
বর্তমান শিখর (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
SEA1-80A DC সার্ভো ড্রাইভের রেট করা স্রোতগুলি হল 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A, এবং 80A (80V)।
রেট করা ভোল্টেজগুলি হল 100V এবং 80V। যাইহোক, আমরা সুপারিশ করি যে আপনি ড্রাইভারকে পাওয়ার জন্য রেট দেওয়া সরবরাহ ভোল্টেজ ব্যবহার করুন এবং সর্বোচ্চ সরবরাহ ভোল্টেজের মান অতিক্রম করা উচিত নয়।
টেবিলে
উপরে উল্লিখিত ভোল্টেজ এবং বর্তমান পরিসংখ্যানগুলি পাওয়ার সাপ্লাই বাসের ভোল্টেজ এবং কারেন্টকে নির্দেশ করে। বাস্তবে, ফেজ লাইনে পৌঁছানো ভোল্টেজ এবং কারেন্ট মানগুলির চেয়ে কম হবে
বাস লাইনে
একটি ড্রাইভ পণ্য নির্বাচন করার সময়, প্যারামিটার "কার্যকর ক্রমাগত বর্তমান" অ্যাকাউন্টে নেওয়া আবশ্যক।
SEA1-80A এর সর্বোচ্চ অবিচ্ছিন্ন আউটপুট শক্তি 5.6 কিলোওয়াট।
আমরা নিম্নলিখিত বৈশিষ্ট্য সহ SEA1-80A ড্রাইভ পণ্য বর্ণনা করি:
1. অত্যন্ত ছোট আকার, শুধুমাত্র একটি ডিমের আকার।
2. খুব উচ্চ শক্তির ঘনত্ব, 5.6KW পর্যন্ত ডিসি মোটর সমর্থন করে।
3. অত্যন্ত উচ্চ নিয়ন্ত্রণ নির্ভুলতা, প্রায় সমস্ত মূলধারার এনকোডার থেকে প্রতিক্রিয়া সমর্থন করে। ক্রমবর্ধমান + পরম দ্বৈত প্রতিক্রিয়া এবং সমাধানকারী + পরম দ্বৈত প্রতিক্রিয়া সমর্থন করে।
4. 10KHz বর্তমান স্যাম্পলিং ফ্রিকোয়েন্সি, উচ্চ ব্যান্ডউইথ, উচ্চ রৈখিকতা, এবং উচ্চ প্রতিক্রিয়া।
5. অ্যাপ্লিকেশনের বিস্তৃত পরিসর।
এটি প্রায় সব শিল্পে প্রয়োগ করা যেতে পারে। সুনির্দিষ্ট গতি নিয়ন্ত্রণের প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, SEA1-80A বিশেষভাবে উপযুক্ত।
ডিসি সার্ভো ড্রাইভ মূর্ত বুদ্ধিমত্তা শিল্পে ব্যাপকভাবে ব্যবহৃত হয়েছে। রোবোটিক নেকড়েগুলির একটি সুপরিচিত চীনা প্রস্তুতকারক তার রোবোটিক নেকড়ে পণ্যগুলিতে SEA1-80A DC সার্ভো ড্রাইভ কিনেছে এবং ব্যবহার করেছে৷
মেডিকেল ডিভাইসের ক্ষেত্রে, SEA 1-80A DC সার্ভো ড্রাইভ পণ্যগুলি অস্ত্রোপচারের রোবট, এক্সোস্কেলটন এবং জৈব রাসায়নিক পরীক্ষার সরঞ্জামগুলিতে ব্যবহৃত হয়।
ইন্টিগ্রেটেড সার্কিট এবং সেমিকন্ডাক্টর সরঞ্জামের ক্ষেত্রে, SEA1-80A ওয়েফার হ্যান্ডলিং, ডাইসিং মেশিন, ডাই বন্ডার, প্রোব স্টেশন এবং প্লেসমেন্ট মেশিনে ব্যবহৃত হয়। JINGYUE টেকনোলজির SEA সিরিজের পণ্যগুলি রাডার টার্নটেবল, মোশন সিমুলেশন, ফটোইলেকট্রিক ট্র্যাকিং সরঞ্জাম এবং শ্যাফ্টলেস পাম্প পুশারগুলিতেও ব্যাপকভাবে ব্যবহৃত হয়। আমরা চীনে 90% টার্নটেবল নির্মাতাদের একটি মূল সরবরাহকারী।

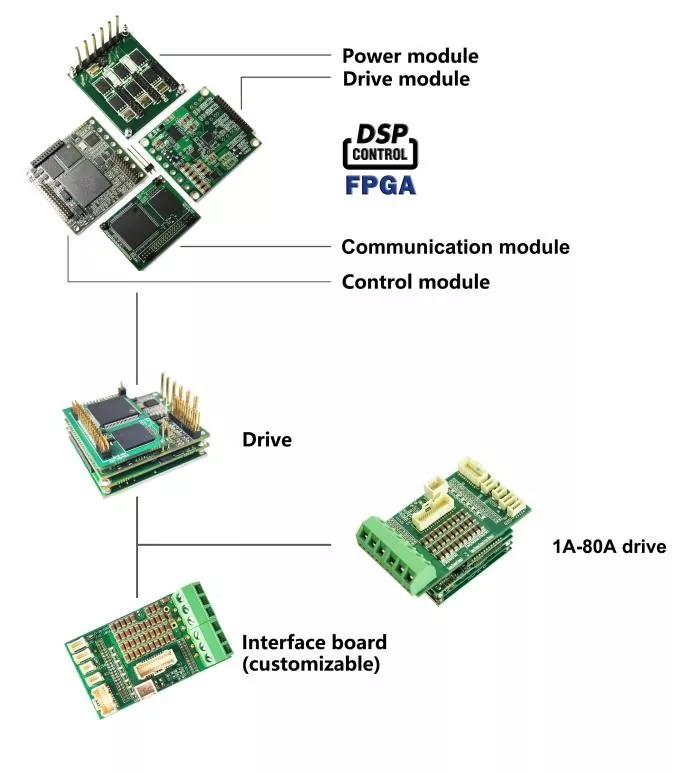

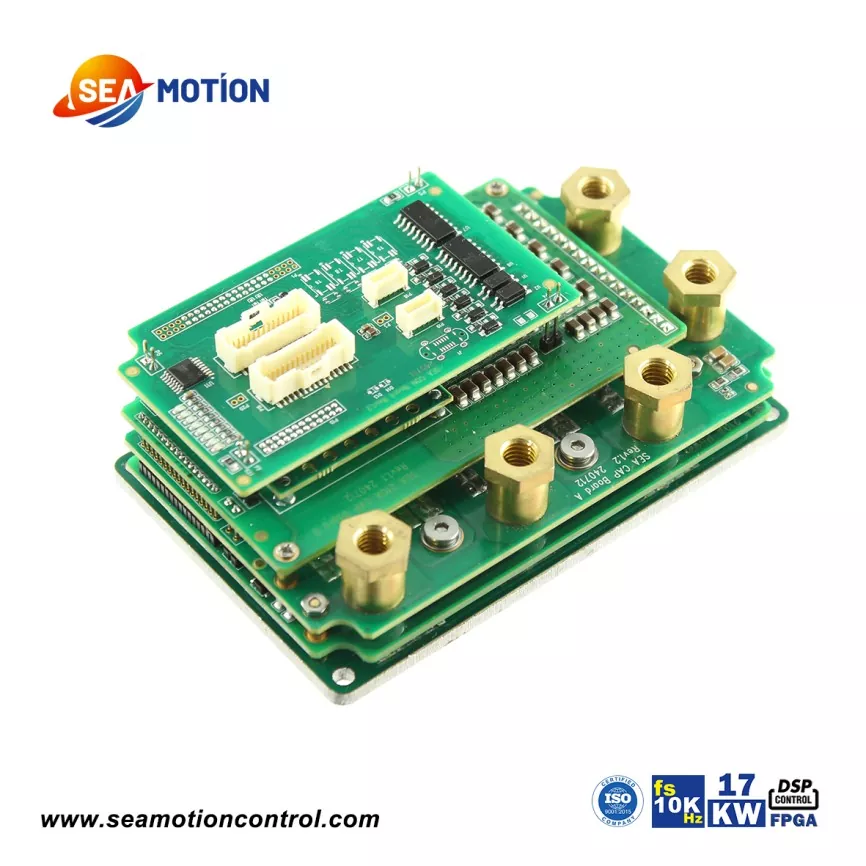

SEA 1-80A dc servo ড্রাইভ পাঁচটি অংশ নিয়ে গঠিত: একটি অ্যালুমিনিয়াম-ভিত্তিক হিট সিঙ্কের উপর ভিত্তি করে একটি পাওয়ার মডিউল, একটি ড্রাইভ মডিউল, একটি নিয়ন্ত্রণ মডিউল, একটি যোগাযোগ মডিউল এবং একটি ইন্টারফেস বোর্ড।
আমরা আমাদের সারফেস মাউন্ট টেকনোলজি (এসএমটি) কাজকে সুপরিচিত এসএমটি কারখানায় আউটসোর্স করি। SMT আধা-সমাপ্ত পণ্যগুলি অক্ষত আছে তা নিশ্চিত করতে আমরা PCB-এর প্রতিটি স্তর পরিদর্শন করি। তারপরে, আমরা পাওয়ার বোর্ড এবং ড্রাইভার বোর্ড একত্রিত করি, রিভেট করি এবং সোল্ডার করি এবং সেগুলি আবার পরিদর্শন করি। শুধুমাত্র অর্ধ-সমাপ্ত পণ্যগুলি যা পরিদর্শন পাস করে পরবর্তী প্রক্রিয়াতে এগিয়ে যায়, যেখানে নিয়ন্ত্রণ বোর্ড ইনস্টল করা হয় এবং সমাবেশ মডিউলে সোল্ডার করা হয়।
এর মানে হল যে আমাদের পণ্যগুলি একটি একক PCB থেকে সমাপ্ত পণ্য পর্যন্ত মোট 12টি পরিদর্শন করে। এই পরিদর্শন র্যান্ডম চেক নয়, কিন্তু বাধ্যতামূলক চেক.
পণ্যগুলিকে বার্ধক্য পরীক্ষা, চরম তাপমাত্রা পরীক্ষা (যদি প্রয়োজন হয়), প্রাক-গুদাম পরীক্ষা এবং প্রি-শিপমেন্ট পরীক্ষা করা দরকার।

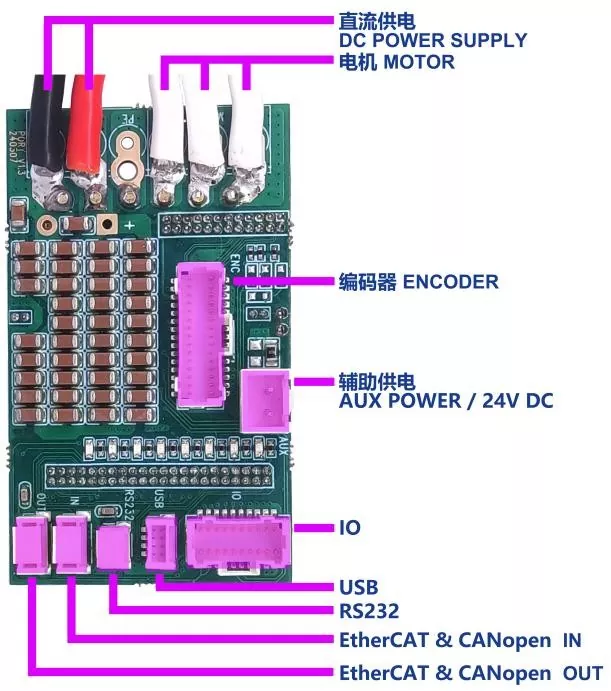

বিদ্যুৎ সরবরাহ এবং মোটর তারের পদ্ধতি বর্তমানের উপর ভিত্তি করে নির্ধারিত হয়। কারেন্ট 25A-এর কম হলে, আমরা দ্রুত-সংযোগ পোর্ট ব্যবহার করি। যদি কারেন্ট 25A-এর বেশি হয়, আমি গ্রাহকের জন্য তারগুলি সোল্ডার করি।

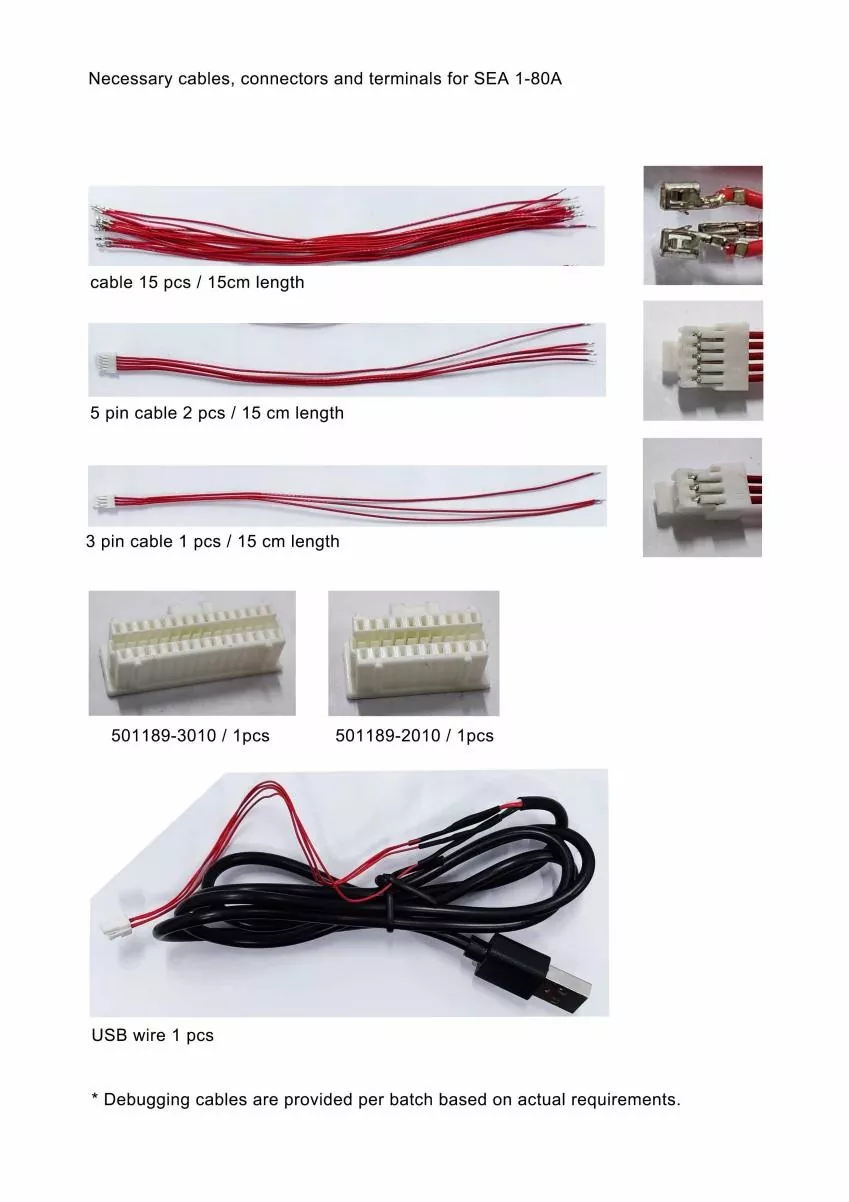

আমরা পণ্য ডিবাগিং জন্য প্রয়োজনীয় তারের সঙ্গে আমাদের গ্রাহকদের প্রদান.
