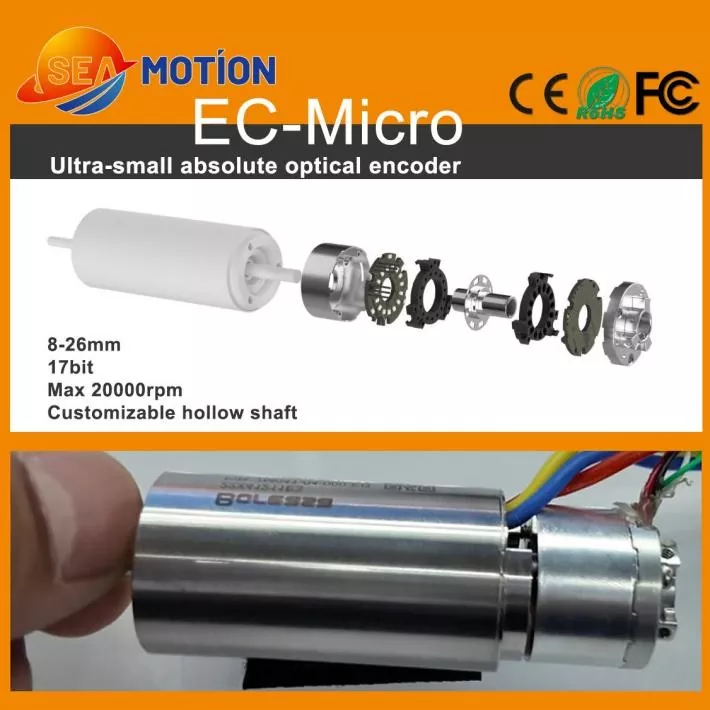

SEA MOTION EC-Micro সিরিজ হল একটি ক্ষুদ্র, অতি-কমপ্যাক্ট পরম একক টার্ন ফটোইলেকট্রিক এনকোডার যা ইন্ডাস্ট্রিয়াল পরিস্থিতিতে গুরুতর ইনস্টলেশন স্থান সীমাবদ্ধতার জন্য অবিকল ইঞ্জিনিয়ার করা হয়েছে। 8 মিমি থেকে 26 মিমি পর্যন্ত বাহ্যিক ব্যাসের মধ্যে এবং একটি হালকা ওজনের ফাঁপা শ্যাফ্ট কাঠামোর বৈশিষ্ট্যযুক্ত, এই সিরিজটি পারফরম্যান্সের সাথে আপস না করেই উচ্চ-ঘনত্বের গতি প্রতিক্রিয়া প্রদান করে। উন্নত অপটিক্যাল এনকোডিং প্রযুক্তি দ্বারা চালিত, এটি অতি-ক্ষুদ্র ফর্ম ফ্যাক্টর এবং ইন্ডাস্ট্রিয়াল-গ্রেড নির্ভরযোগ্যতার মধ্যে ব্যবধান দূর করে, উচ্চ-শেষ নির্ভুল গতি নিয়ন্ত্রণ ব্যবস্থার জন্য একটি সর্বোত্তম পছন্দ হিসাবে পরিবেশন করে।
আল্ট্রা-মিনিয়েচার হোলো শ্যাফ্ট ডিজাইন: 8 মিমি থেকে 26 মিমি পর্যন্ত বাইরের ব্যাস আপনার ডিজাইনে বাল্ক যোগ না করেই সংকীর্ণ অভ্যন্তরীণ মেকানিজমগুলিতে বিরামহীন একীকরণের অনুমতি দেয়।
উচ্চ-রেজোলিউশন প্রতিক্রিয়া: একটি 17-বিট রেজোলিউশন প্রদান করে, উচ্চ-নির্ভুল রোবোটিক এবং অটোমেশন অপারেশনগুলির জন্য মাইক্রো-পজিশনিং নির্ভুলতা নিশ্চিত করে।
সুপিরিয়র অ্যান্টি-হস্তক্ষেপ ক্ষমতা: ইলেক্ট্রোম্যাগনেটিক বিকৃতির প্রবণ চৌম্বকীয় এনকোডারগুলির বিপরীতে, এই পরম একক টার্ন ফটোইলেকট্রিক এনকোডার অপটিক্যাল সেন্সিং-এর উপর নির্ভর করে, চৌম্বকীয় হস্তক্ষেপের জন্য চমৎকার অনাক্রম্যতা প্রদান করে এবং জটিল শিল্প পরিবেশে স্থিতিশীল অবস্থান নিশ্চিত করে।
উচ্চ-গতির সামঞ্জস্য: 20,000 RPM পর্যন্ত অপারেটিং গতি সমর্থন করে, এটি উচ্চ-বেগের ক্ষুদ্র মোটরগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ করে তোলে।
শিল্প মানের সামঞ্জস্য: SEA MOTION-এর গতি নিয়ন্ত্রণ দক্ষতা এবং কঠোর সরবরাহ শৃঙ্খল মান ব্যবস্থাপনার দ্বারা সমর্থিত, প্রতিটি ইউনিট প্রমিত নির্ভুলতা পরীক্ষার মধ্য দিয়ে যায়।
EC-মাইক্রো সিরিজের ক্ষুদ্রাকৃতির পরম মাল্টি-টার্ন ফটোইলেকট্রিক এনকোডারে 8mm-26mm এর বাইরের ব্যাস, একটি ফাঁপা কাঠামো (কাস্টমাইজেশন সমর্থিত), 17-বিট রেজোলিউশন এবং 20,000rpm এর সর্বোচ্চ গতি রয়েছে।
|
প্যারামিটার |
স্পেসিফিকেশন |
|
রেজোলিউশন |
17 বিট |
|
আউটপুট ইন্টারফেস |
RS485 |
|
বড রেট |
2.5Mbps |
|
ক্রমবর্ধমান ত্রুটি |
±80" |
|
ক্রমাগত ত্রুটি |
±5" |
|
পুনরাবৃত্তিযোগ্যতা |
12 বিট |
|
মাল্টি-টার্ন রেঞ্জ |
24bit@Resolution 17bit;16bit@Resolution 23bit |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
হাউজিং |
অ্যালুমিনিয়াম |
|

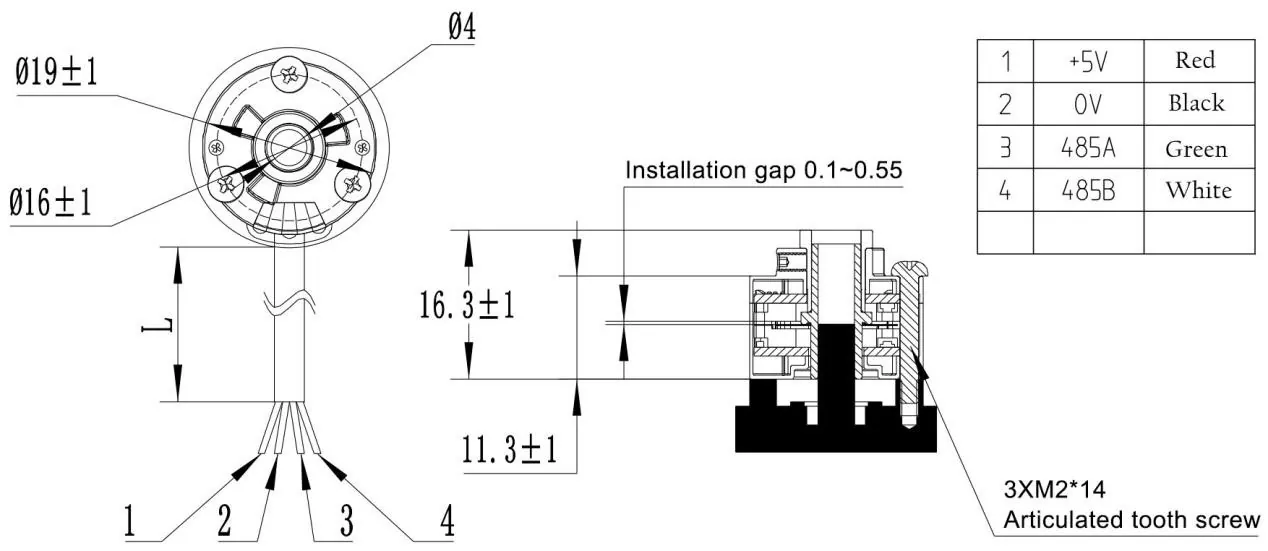

মাত্রা |
ø19 মিমি, এইচ = 14.5 মিমি / কাস্টমাইজযোগ্য |
|
মাউন্ট স্ক্রু |
M2 |
|
মোটর খাদ ব্যাস |
4-6 মিমি |
|
কোড ডিস্ক |
স্টেইনলেস স্টীল |
|
অনুমোদিত খাদ স্থানচ্যুতি |
রেডিয়াল ±0.1 মিমি; অক্ষীয় ± 0.1 মিমি |
|
কৌণিক ত্বরণ |
সর্বোচ্চ: 80000rpm |
|
সর্বাধিক অনুমোদিত গতি |
20000rpm |
|
সুরক্ষা ক্লাস |
IP40 (ইনস্টলেশনের পরে) |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
ইনপুট ভোল্টেজ |
DC5V±5% |
|
বৈদ্যুতিক সংযোগ |
5পিন পিসিবি সোল্ডারিং ইন্টারফেস |
|
অপারেটিং বর্তমান |
≤150mA (কোন লোড নেই) |
|
ওভারহিটিং সনাক্তকরণ নির্ভুলতা |
±3℃ |
|
আউটপুট স্তরের বৃদ্ধি/পতনের সময় |
≤100ns |
|
বৈদ্যুতিক জীবন |
24000h (MTBF 85℃) |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
তাপমাত্রা |
অপারেটিং তাপমাত্রা: -20℃ থেকে 85℃; স্টোরেজ তাপমাত্রা: -40℃ থেকে 105℃ |
|
আর্দ্রতা |
10% -90% (কোন ঘনীভবন নেই) |
|
প্রযোজ্য উচ্চতা |
≤2000মি |
|
স্টোরেজ সময় |
45 দিন |
|
পণ্য সার্টিফিকেশন |
সিই, RoHS, FCC |
|
ওয়ারেন্টি |
1 বছর |

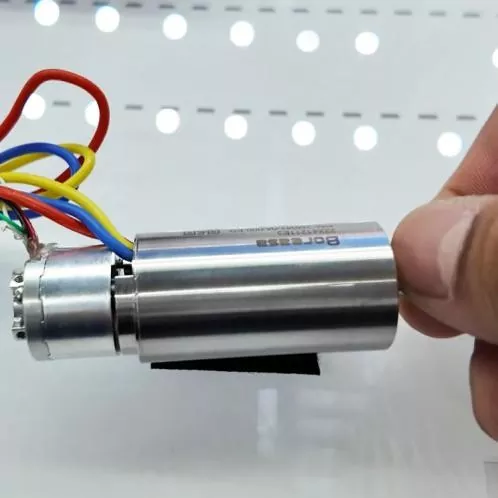

ইসি-মাইক্রো পরম একক টার্ন ফটোইলেকট্রিক এনকোডার তার অতি-ছোট আকার, উচ্চ নির্ভুলতা এবং ব্যতিক্রমী পরিবেশগত অভিযোজনযোগ্যতার সাথে আলাদা। একটি ক্ষুদ্রাকৃতির ফাঁপা কাঠামোর বৈশিষ্ট্যযুক্ত, এটি মাইক্রো ডিভাইসের মধ্যে অতি-সংকীর্ণ ইনস্টলেশন স্থানগুলির সাথে পুরোপুরি মানিয়ে নেয়, সফলভাবে ঐতিহ্যগত এনকোডার আকারের সীমাবদ্ধতাগুলি দূর করে। একটি 17-বিট উচ্চ-রেজোলিউশন এনকোডিং ক্ষমতা দিয়ে সজ্জিত এবং 20,000 RPM উচ্চ-গতির অপারেশনকে সমর্থন করে, এই এনকোডারটি অতি-নির্ভুল একক-টার্ন পজিশনিং অর্জন করে। উন্নত ফটোইলেক্ট্রিক সেন্সিং নীতিগুলি থেকে উপকৃত হয়ে, এটি কার্যকরভাবে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপকে প্রতিরোধ করে, জটিল শিল্প পরিবেশের জন্য স্থিতিশীলতা এবং অবস্থান নির্ভুলতা উভয় ক্ষেত্রেই চৌম্বকীয় এনকোডারকে ছাড়িয়ে যায়।
এই মাইক্রো পরম একক টার্ন ফটোইলেকট্রিক এনকোডারটি কোর ক্ষুদ্রাকৃতির অটোমেশন ক্ষেত্রগুলিতে ব্যাপকভাবে এবং পেশাদারভাবে প্রয়োগ করা হয়, হোলো কাপ মোটর (কোরলেস মোটর), রোবোটিক দক্ষ হাত এবং উচ্চ-ঘনত্বের ZR মডিউল পজিশনিং সিস্টেমগুলির জন্য উচ্চ-নির্ভুল অবস্থান সরবরাহ করে। এটি উন্নত চিকিৎসা ডিভাইস, শিল্প অটোমেশন, এবং পেশাদার রোবোটিক সরঞ্জাম সহ উচ্চ পর্যায়ের উত্পাদন খাতে পরিবেশন করে। শক্তিশালী, চৌম্বক-ইমিউন মোশন ফিডব্যাক প্রদান করে, EC-মাইক্রো সিরিজ গ্লোবাল সিস্টেম ইন্টিগ্রেটর এবং ইঞ্জিনিয়ারদের তাদের ক্ষুদ্র গতি নিয়ন্ত্রণ ব্যবস্থার সামগ্রিক নির্ভুলতা, স্থিতিশীলতা এবং কম্প্যাক্টনেস অপ্টিমাইজ করতে সাহায্য করে।
