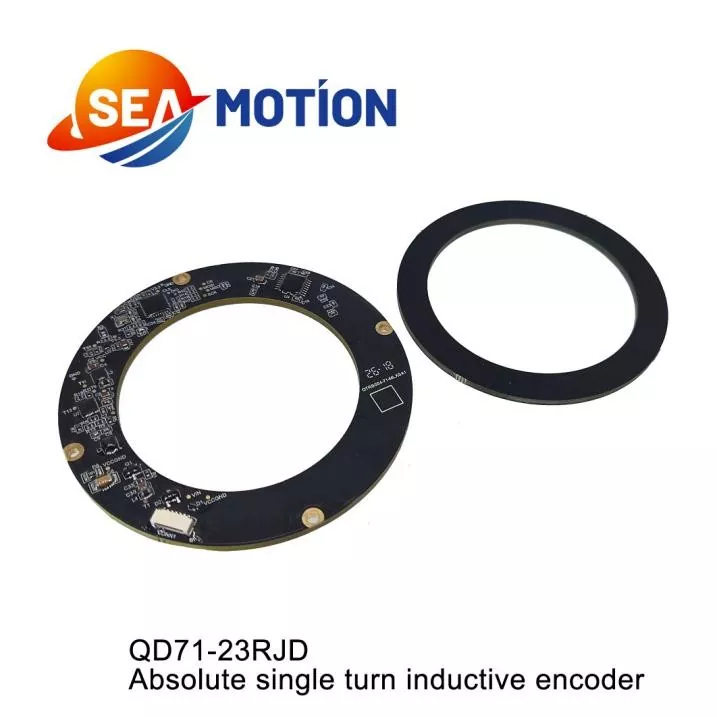

একটি নির্ভরযোগ্য চীনা পরম একক টার্ন ইনডাকটিভ এনকোডার প্রস্তুতকারক হিসাবে, SEA MOTION 0-360° পূর্ণ-বৃত্ত সুনির্দিষ্ট অবস্থানের জন্য ডিজাইন করা একক-টার্ন পরম ইন্ডাকটিভ এনকোডারগুলিতে বিশেষজ্ঞ। এই পেশাদার সেন্সিং ডিভাইসটি ইন্ডাকটিভ সিগন্যাল কাপলিং এর মাধ্যমে পরম কৌণিক অবস্থানগুলি গণনা করে, একটি ঘূর্ণনের মধ্যে প্রতিটি কোণের জন্য একচেটিয়া কোডিং আউটপুট করে। পাওয়ার পুনঃস্থাপনের পরে এটির কোনো হোমিং অপারেশনের প্রয়োজন হয় না এবং একক-সাইকেল ঘূর্ণনশীল গতি পর্যবেক্ষণের জন্য আদর্শ পছন্দ হওয়ায় রিয়েল-টাইম সঠিক অবস্থানের ডেটা বজায় রাখে।
|
মডেল নং |
QD71-23RJD |
|
মোটর-শেষ রেজোলিউশন |
23 বিট (সামঞ্জস্যপূর্ণ 17 বিট) |
|
এনকোডার প্রকার |
পরম মাল্টি-টার্ন (ফ্ল্যাশ / ব্যাটারি) |
|
এনকোডার বিপ্লব |
65536 (16 বিট) |
|
সিগন্যাল আউটপুট |
485/BISS-C/SSI/SPI/UART |
|
এয়ার গ্যাপ ইনস্টল করুন |
0.5 মিমি |
|
ওয়ার্কিং এয়ার গ্যাপ |
0.3 মিমি ~ 0.7 মিমি |
|
সর্বাধিক বর্তমান |
<90mA |
|
কাজের তাপমাত্রা |
-40℃~105℃ |
|
স্টোরেজ তাপমাত্রা |
-50℃~125℃ |
|
রেট করা গতি |
≤6000rpm |
|
ইনস্টলেশন বিচ্যুতি |
অক্ষীয় <0.2 মিমি, রেডিয়াল <0.1 মিমি |
|
অক্ষীয় ভাসমান |
≤±0.1 মিমি |
|
বড হার |
2.5Mbps |
|
যোগাযোগ প্রোটোকল |
তামাগাওয়া চুক্তি |
|
পরম নির্ভুলতা |
±45" |
|
পুনরাবৃত্তিযোগ্যতা |
±10" |
|
যোগাযোগ প্রতিক্রিয়া ফ্রিকোয়েন্সি |
≤16kHz |
|
আপেক্ষিক আর্দ্রতা |
≤90% RH, কোন ঘনীভবন নেই |
|
কম্পন |
10 এবং 55 Hz এর মধ্যে 1.5 মিমি একটি প্রশস্ততা বজায় রাখুন; 55 এবং 2000 Hz এর মধ্যে 98 m/s² এর ত্বরণ বজায় রাখুন; প্রতি অক্ষে 2 ঘন্টার জন্য পরীক্ষা (X, Y, এবং Z), মোট 6 ঘন্টা। |
|
শক |
শক ত্বরণ 980 m/s², 11 ms; প্রতি দিক থেকে 3টি শক, মোট 18টি শক। |
|
আইপি সুরক্ষা |
মোটর পিছন হাউজিং সুরক্ষা |
|
স্পেসিফিকেশন |
তাপমাত্রা T=25℃ |
|||
|
মিন |
রেট |
সর্বোচ্চ |
||
|
পাওয়ার সাপ্লাই ভোল্টেজ |
4.75V |
5V |
5.25V |
|
|
প্রধান পাওয়ার সাপ্লাই পাওয়ার খরচ |
--- |
100mA |
-- |
|
|
ডিফারেনশিয়াল আউটপুট স্তর |
উচ্চ স্তরের |
3.5V |
-- |
-- |
|
নিম্ন স্তরের |
-- |
-- |
1.7V |
|
|
প্রান্ত পরিবর্তনের সময় |
-- |
-- |
100ns |
|
|
অন্তরণ প্রতিরোধের |
50MΩ |
-- |
-- |
|

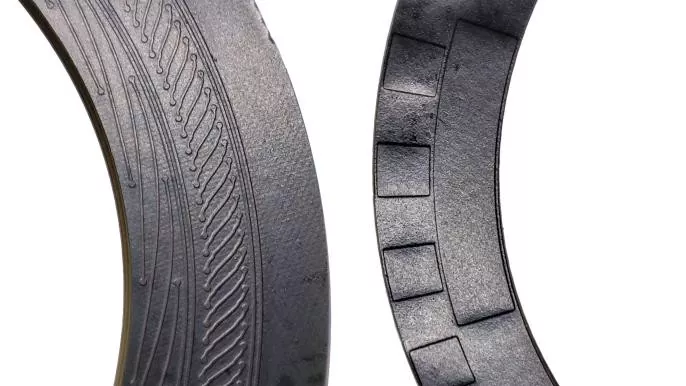

পণ্যটি উচ্চ নির্ভুলতা এবং উচ্চ স্থায়িত্বের স্বতন্ত্র সুবিধার গর্ব করে। এটি অতি-নিম্ন কোণ ত্রুটি এবং উচ্চ পুনরাবৃত্তিযোগ্যতা অর্জন করে, উচ্চ-রেজোলিউশন কোণ সনাক্তকরণকে সমর্থন করে। যান্ত্রিক যোগাযোগ পরিধান থেকে মুক্ত, এটি একটি দীর্ঘ সেবা জীবন এবং শূন্য দৈনিক রক্ষণাবেক্ষণ খরচ বৈশিষ্ট্য. ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, উচ্চ তাপমাত্রা এবং শিল্প দূষণ প্রতিরোধী, এটি জটিল কাজের পরিস্থিতিতে সামঞ্জস্যপূর্ণ কর্মক্ষমতা বজায় রাখে। এর সহজ গঠন, সহজ ইনস্টলেশন এবং শক্তিশালী সামঞ্জস্যতা এটিকে বিভিন্ন স্ট্যান্ডার্ড মোশন কন্ট্রোল সিস্টেমের সাথে মানিয়ে নিতে পারে।
|
টার্মিনাল অবস্থান (1~6) |
1 |
2 |
3 |
4 |
5 |
6 |
|
RS485 সংজ্ঞা |
পিই |
NC |
৪৮৫+ |
485- |
5V |
জিএনডি |
|
তারের রঙ |
হলুদ-সবুজ |
- |
হলুদ |
সবুজ |
লাল |
কালো |

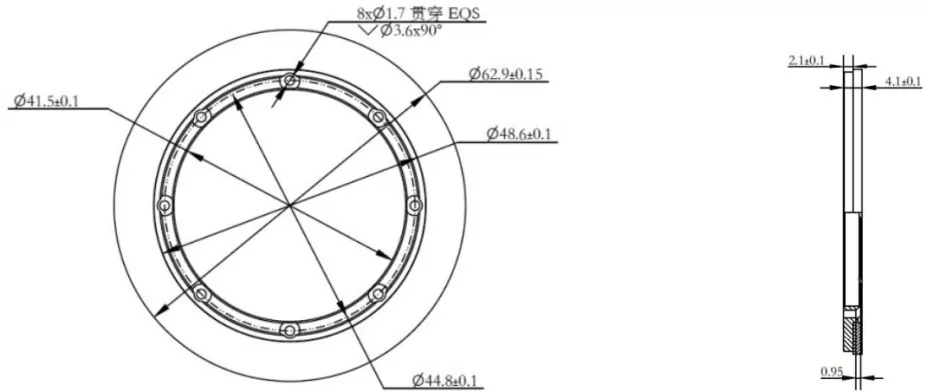

রটার মাত্রা

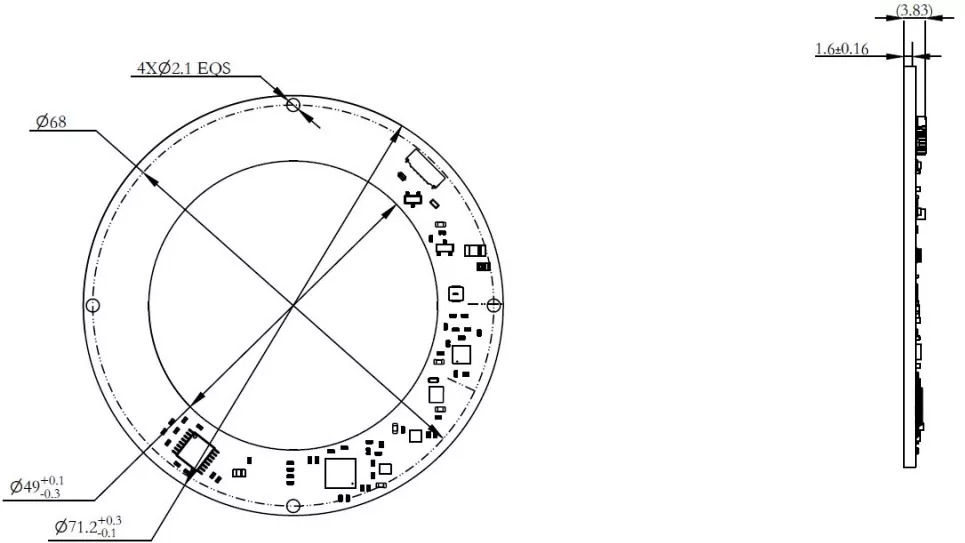

স্টেটরের মাত্রা
Q D71 - 23 R JD
①②③ ④ ⑤ ⑥
①-প্রশ্ন: DM Q সিরিজ ইন্ডাকটিভ এনকোডার
②-D: একক এনকোডার
③-71: বাইরের ব্যাস 71 মিমি
④-23: এনকোডার রেজোলিউশন: 23-বিট
⑤-বি: সংকেত প্রকার: RS485
⑥-JD: রেডিয়াল (অনুভূমিক টার্মিনাল প্রস্থান)
পরম একক টার্ন ইনডাকটিভ এনকোডার প্রধানত একক-কোণ অবস্থান এবং ঘূর্ণমান নিয়ন্ত্রণ পরিস্থিতিতে প্রয়োগ করা হয়। এটি ব্যাপকভাবে শিল্প ঘূর্ণায়মান প্ল্যাটফর্ম, চিকিৎসা সরঞ্জাম ঘূর্ণমান উপাদান, ক্যামেরা প্যান-টিল্ট সিস্টেম, টেস্টিং ইন্সট্রুমেন্ট রোটারি মডিউল এবং ছোট সার্ভো ঘূর্ণন প্রক্রিয়ায় স্থাপন করা হয়। এটি সংক্ষিপ্ত-চক্র ঘূর্ণমান আন্দোলনের জন্য সুনির্দিষ্ট কোণ প্রতিক্রিয়া প্রদান করে, সঠিক অবস্থান এবং নির্ভুল ঘূর্ণমান সরঞ্জামগুলির স্থিতিশীল অপারেশন নিশ্চিত করে।

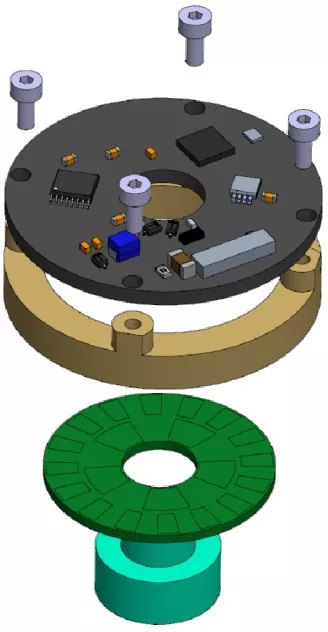

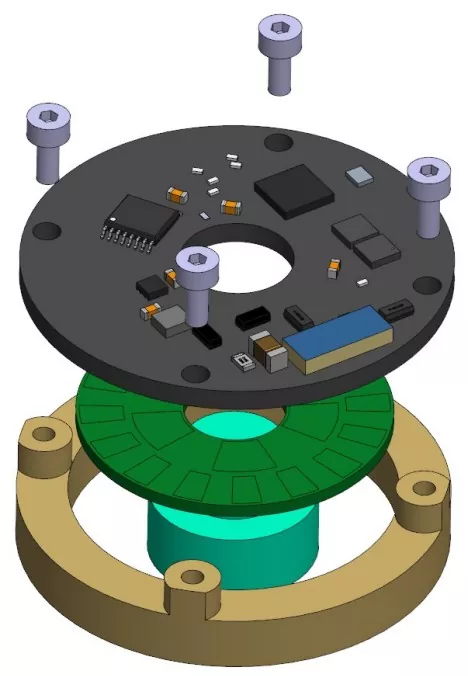

ইনস্টলেশন ডায়াগ্রাম ইনস্টলেশনের জন্য প্রয়োজনীয় সরঞ্জামগুলি
ফিলিপস টর্ক স্ক্রু ড্রাইভার
1.5 মিমি হেক্স কী টর্ক রেঞ্চ (মেট্রিক)
ফ্ল্যাট ওয়াশার সহ 4 x M2x5.5 ফিলিপস প্যান-হেড স্ক্রু
2 x M3x3 হেক্স সকেট কাপ-পয়েন্ট সেট স্ক্রু
8 x M1.6x6 ফিলিপস কাউন্টারসাঙ্ক স্ক্রু
ইনস্টলেশন ক্রম
রটার ইনস্টলেশন:
① মোটর শ্যাফ্টের উপর এনকোডার রটার ফিট করুন এবং এটি সঠিকভাবে অবস্থান করুন;
②এনকোডার রটার প্লেটটিকে শ্যাফ্টের স্লিভের সাথে সুরক্ষিতভাবে বন্ড করতে DP460 আঠালো ব্যবহার করুন।
[দ্রষ্টব্য]:
1) যদি রটারের উচ্চতা সামঞ্জস্যের প্রয়োজন হয় তবে সামঞ্জস্য সম্পূর্ণ হওয়ার পরেই শক্ত করার পদক্ষেপটি সম্পাদন করুন;
2) স্ক্রুগুলিকে আলগা হওয়া থেকে রোধ করতে, থ্রেডযুক্ত গর্তে আগে থেকে থ্রেড-লকিং আঠালো প্রয়োগ করুন বা প্রি-কোটেড স্ক্রু ব্যবহার করুন।
প্রস্তাবিত শক্ত করার টর্ক হল 7 ± 0.2 kgf·cm।
স্টেটর ইনস্টলেশন:
① এনকোডার স্টেটরটি মাউন্টিং পৃষ্ঠের উপর রাখুন এবং চারটি স্ক্রু গর্ত সারিবদ্ধ করুন;
② ফিলিপস টর্ক স্ক্রু ড্রাইভার ব্যবহার করে চারটি স্ক্রু অ্যাসেম্বলিতে একে একে চালান
(M2x5.5 ফিলিপস প্যান-হেড স্ক্রু + ফ্ল্যাট ওয়াশার সমাবেশ)।
[দ্রষ্টব্য]: স্ক্রুগুলিকে আলগা হওয়া থেকে রোধ করতে, থ্রেডযুক্ত গর্তে আগে থেকে থ্রেড-লকিং আঠালো প্রয়োগ করুন বা প্রি-কোটেড স্ক্রু ব্যবহার করুন। প্রস্তাবিত শক্ত করার টর্ক: 2.8 ± 0.2 kgf·cm।
