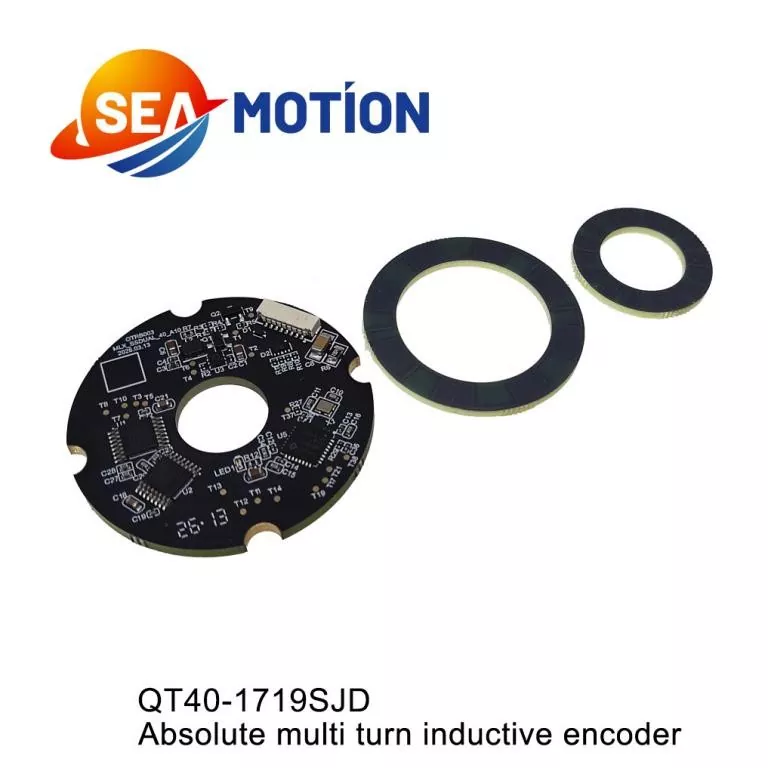

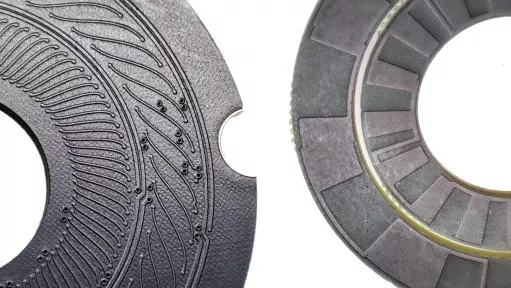

SEA MOTION হল একটি বিশ্বস্ত চীন পরম মাল্টি টার্ন ইনডাকটিভ এনকোডার সরবরাহকারী, মাল্টি-সাইকেল ক্রমাগত ঘূর্ণমান গতি পরিমাপের জন্য উচ্চ-কর্মক্ষমতা মাল্টি-টার্ন পরম ইন্ডাকটিভ এনকোডার সরবরাহ করে। একক-টার্ন পজিশনিংয়ের সীমাবদ্ধতা ভঙ্গ করে, এই এনকোডারটি সঠিকভাবে আবর্তক সংবেদন এবং বুদ্ধিমান সংকেত প্রক্রিয়াকরণের মাধ্যমে একাধিক ঘূর্ণনের মধ্যে ঘূর্ণন কোণ এবং মোট বাঁক রেকর্ড করে। এটি সমস্ত অবস্থান এবং ডেটা স্থায়ীভাবে সঞ্চয় করে, পাওয়ার অফ করার পরে কোনও ডেটা ক্ষতি হয় না এবং বারবার শূন্য ক্রমাঙ্কনের প্রয়োজন হয় না।
|
মডেল নং |
QT40-1719SJD |
|
মোটর/ রেজোলিউশন হ্রাস |
17 / 19 বিট |
|
এনকোডার প্রকার |
পরম মাল্টি-টার্ন (ব্যাটারি) |
|
এনকোডার বিপ্লব |
65536 (16 বিট) |
|
সিগন্যাল আউটপুট |
485/BISS-C/SSI/SPI/UART |
|
এয়ার গ্যাপ ইনস্টল করুন |
0.5 মিমি |
|
ওয়ার্কিং এয়ার গ্যাপ |
0.4 মিমি ~ 0.6 মিমি |
|
সর্বাধিক বর্তমান |
<160mA |
|
কাজের তাপমাত্রা |
-40℃~125℃ |
|
স্টোরেজ তাপমাত্রা |
-50℃~135℃ |
|
রেট করা গতি |
≤6000rpm |
|
ইনস্টলেশন বিচ্যুতি |
অক্ষীয় <0.2 মিমি, রেডিয়াল <0.1 মিমি |
|
অক্ষীয় ভাসমান |
≤±0.1 মিমি |
|
বড হার |
2.5Mbps |
|
যোগাযোগ প্রোটোকল |
তামাগাওয়া চুক্তি |
|
পরম নির্ভুলতা |
±60" |
|
পুনরাবৃত্তিযোগ্যতা |
±10" |
|
যোগাযোগ প্রতিক্রিয়া ফ্রিকোয়েন্সি |
≤16kHz |
|
আপেক্ষিক আর্দ্রতা |
≤90% RH, কোন ঘনীভবন নেই |
|
কম্পন |
10 এবং 55 Hz এর মধ্যে 1.5 মিমি একটি প্রশস্ততা বজায় রাখুন; 55 এবং 2000 Hz এর মধ্যে 98 m/s² এর ত্বরণ বজায় রাখুন; প্রতি অক্ষে 2 ঘন্টার জন্য পরীক্ষা (X, Y, এবং Z), মোট 6 ঘন্টা। |
|
শক |
শক ত্বরণ 980 m/s², 11 ms; প্রতি দিক থেকে 3টি শক, মোট 18টি শক। |
|
আইপি সুরক্ষা |
মোটর পিছন হাউজিং সুরক্ষা |
|
স্পেসিফিকেশন |
তাপমাত্রা T=25℃ |
|||
|
মিন |
রেট |
সর্বোচ্চ |
||
|
পাওয়ার সাপ্লাই ভোল্টেজ |
4.75V |
5V |
5.25V |
|
|
প্রধান পাওয়ার সাপ্লাই পাওয়ার খরচ |
--- |
100mA |
-- |
|
|
ডিফারেনশিয়াল আউটপুট স্তর |
উচ্চ স্তরের |
3.5V |
-- |
-- |
|
নিম্ন স্তরের |
-- |
-- |
1.7V |
|
|
প্রান্ত পরিবর্তনের সময় |
-- |
-- |
100ns |
|
|
অন্তরণ প্রতিরোধের |
50MΩ |
-- |
-- |
|
এই এনকোডার উচ্চ নির্ভুলতা এবং দীর্ঘ-দূরত্ব পরিমাপের ক্ষমতাকে একীভূত করে। এটি উচ্চ রেজোলিউশন এবং কম লেটেন্সি সিগন্যাল আউটপুট বজায় রেখে ক্রমাগত অবস্থান পর্যবেক্ষণের শত শত বা হাজার হাজার পালা সমর্থন করে। ইন্ডাস্ট্রিয়াল-গ্রেড ইনডাকটিভ টেকনোলজি অবলম্বন করে, এটিতে শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা, শক প্রতিরোধ এবং আর্দ্রতা প্রতিরোধের বৈশিষ্ট্য রয়েছে, যা দীর্ঘমেয়াদী নিরবচ্ছিন্ন শিল্প অপারেশনের জন্য উপযুক্ত। এটি বিভিন্ন শিল্প যোগাযোগ ইন্টারফেস সমর্থন করে এবং চমৎকার স্থিতিশীলতা এবং মাপযোগ্যতা সহ জটিল স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ।
|
টার্মিনাল অবস্থান (1~8) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
সংজ্ঞা |
পিই |
NC |
SCK |
MOSI |
MISO |
সিএস |
+5V |
জিএনডি |
|
তারের রঙ |
হলুদ-সবুজ |
-- |
হলুদ |
সবুজ |
সাদা |
নীল |
লাল |
কালো |

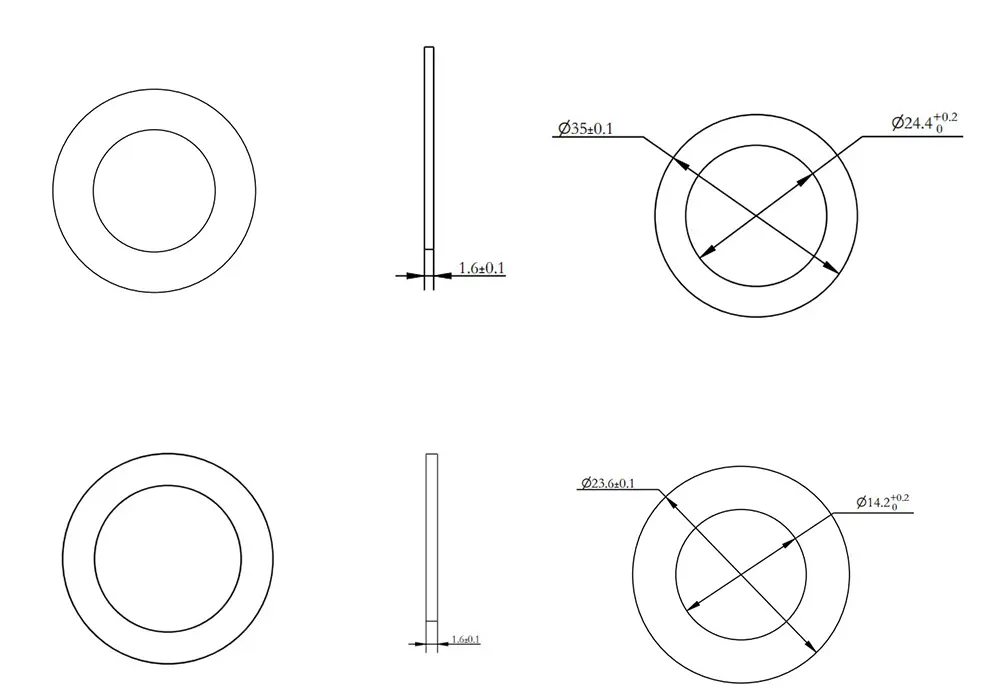

রটার মাত্রা / বাইরের এবং ভিতরের

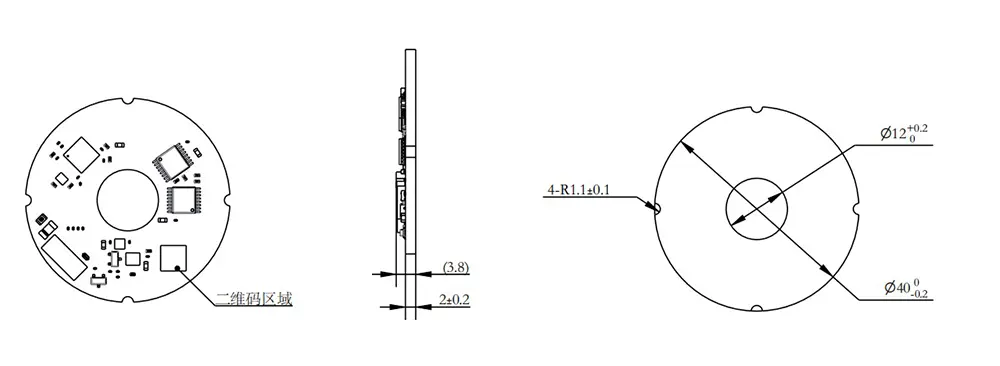

স্টেটরের মাত্রা
Q T 40- 1719 S JD
①②③ ④ ⑤ ⑥
①-প্রশ্ন: DM Q সিরিজ ইন্ডাকটিভ এনকোডার
②-T: Lpsilateral ডুয়াল এনকোডার
③-40: স্টেটরের বাইরের ব্যাস 40 মিমি
④-1719: 17: মোটর এনকোডার রেজোলিউশন: 17 বিট;
19: রিডুসার রেজোলিউশন: 19 বিট
⑤-S: সংকেত প্রকার: SPI
⑥-JD: রেডিয়াল (অনুভূমিক টার্মিনাল প্রস্থান)
পরম মাল্টি টার্ন ইনডাকটিভ এনকোডার হল লং-স্ট্রোক এবং মাল্টি-টার্ন মোশন কন্ট্রোলের মূল সরঞ্জাম। এটি ব্যাপকভাবে ভারী-শুল্ক শিল্প যন্ত্রপাতি, লিফট ট্র্যাকশন সিস্টেম, বায়ু শক্তি উৎপাদন সরঞ্জাম, মহাকাশ ঘূর্ণমান প্রক্রিয়া এবং বড় স্বয়ংক্রিয় উত্তোলন ডিভাইসগুলিতে ব্যবহৃত হয়। এটি দীর্ঘ-দূরত্ব এবং মাল্টি-সাইকেল ঘূর্ণন গতির জন্য নির্ভরযোগ্য মাল্টি-টার্ন পজিশন প্রতিক্রিয়া প্রদান করে, সুনির্দিষ্ট নিয়ন্ত্রণ এবং বৃহৎ শিল্প সরঞ্জামের নিরাপদ অপারেশনের গ্যারান্টি দেয়।

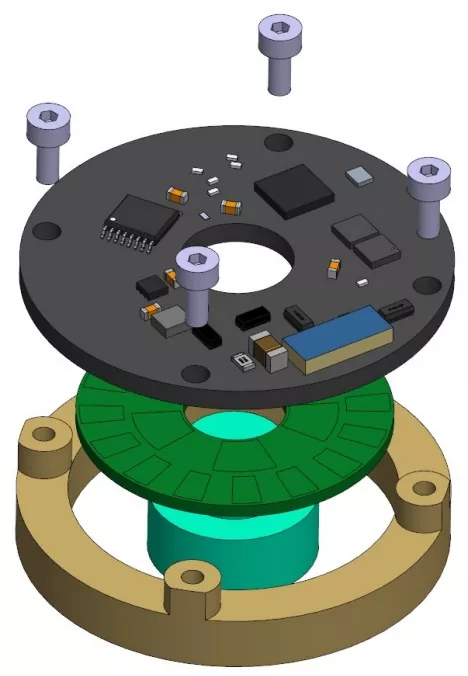

ইনস্টলেশন ডায়াগ্রাম ইনস্টলেশনের জন্য প্রয়োজনীয় সরঞ্জামগুলি
ফিলিপস টর্ক স্ক্রু ড্রাইভার
1.5 মিমি হেক্স কী টর্ক রেঞ্চ (মেট্রিক)
ফ্ল্যাট ওয়াশার সহ 4 x M2x5.5 ফিলিপস প্যান-হেড স্ক্রু
2 x M3x3 হেক্স সকেট কাপ-পয়েন্ট সেট স্ক্রু
8 x M1.6x6 ফিলিপস কাউন্টারসাঙ্ক স্ক্রু

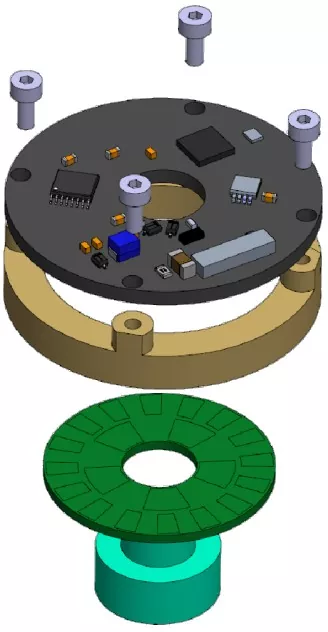

ইনস্টলেশন ক্রম
রটার ইনস্টলেশন:
① মোটর শ্যাফ্টের উপর এনকোডার রটার ফিট করুন এবং এটি সঠিকভাবে অবস্থান করুন;
②এনকোডার রটার প্লেটটিকে শ্যাফ্টের স্লিভের সাথে সুরক্ষিতভাবে বন্ড করতে DP460 আঠালো ব্যবহার করুন।
[দ্রষ্টব্য]:
1) যদি রটারের উচ্চতা সামঞ্জস্যের প্রয়োজন হয় তবে সামঞ্জস্য সম্পূর্ণ হওয়ার পরেই শক্ত করার পদক্ষেপটি সম্পাদন করুন;
2) স্ক্রুগুলিকে আলগা হওয়া থেকে রোধ করতে, থ্রেডযুক্ত গর্তে আগে থেকে থ্রেড-লকিং আঠালো প্রয়োগ করুন বা প্রি-কোটেড স্ক্রু ব্যবহার করুন।
প্রস্তাবিত শক্ত করার টর্ক হল 7 ± 0.2 kgf·cm।
স্টেটর ইনস্টলেশন:
① এনকোডার স্টেটরটি মাউন্টিং পৃষ্ঠের উপর রাখুন এবং চারটি স্ক্রু গর্ত সারিবদ্ধ করুন;
② ফিলিপস টর্ক স্ক্রু ড্রাইভার ব্যবহার করে চারটি স্ক্রু অ্যাসেম্বলিতে একে একে চালান
(M2x5.5 ফিলিপস প্যান-হেড স্ক্রু + ফ্ল্যাট ওয়াশার সমাবেশ)।
[দ্রষ্টব্য]: স্ক্রুগুলিকে আলগা হওয়া থেকে রোধ করতে, থ্রেডযুক্ত গর্তে আগে থেকে থ্রেড-লকিং আঠালো প্রয়োগ করুন বা প্রি-কোটেড স্ক্রু ব্যবহার করুন। প্রস্তাবিত শক্ত করার টর্ক: 2.8 ± 0.2 kgf·cm।
