জিংইউউন্নত প্রদান করেফ্রেমলেস টর্ক মোটরসকমপ্যাক্ট, উচ্চ-টর্ক, ডাইরেক্ট-ড্রাইভ মোশন সলিউশন খুঁজছেন প্রকৌশলী এবং সরঞ্জাম নির্মাতাদের জন্য। প্রচলিত মোটর হাউজিং থেকে রটার এবং স্টেটরকে আলাদা করে, এই স্থাপত্যটি আরও নমনীয় যান্ত্রিক একীকরণ, উচ্চ গতিশীল প্রতিক্রিয়া এবং রোবোটিক্স, সেমিকন্ডাক্টর সরঞ্জাম, চিকিৎসা ব্যবস্থা, CNC যন্ত্রপাতি এবং অন্যান্য চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য সুনির্দিষ্ট ঘূর্ণন গতি সক্ষম করে।
ফ্রেমলেস টর্ক মোটরগুলি একটি প্রচলিত হাউজড মোটর, গিয়ারবক্স, কাপলিং বা বেল্ট ট্রান্সমিশনের উপর নির্ভর না করে সরাসরি যান্ত্রিক কাঠামোর ভিতরে মোটর স্থাপন করার জন্য ডিজাইন করা হয়েছে। এই ডাইরেক্ট-ড্রাইভ আর্কিটেকচার উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব, কম রটার জড়তা, উচ্চ কঠোরতা এবং প্রতিক্রিয়াশীল গতি নিয়ন্ত্রণ প্রদান করার সময় যান্ত্রিক সংক্রমণ ক্ষতি কমাতে পারে। আধুনিক অটোমেশন সরঞ্জামগুলির জন্য, উইন্ডিং প্যাটার্ন, চৌম্বকীয় সার্কিট, মাত্রা এবং তারের কনফিগারেশনগুলি কাস্টমাইজ করার ক্ষমতা ফ্রেমহীন মোটরগুলিকে বিশেষভাবে মূল্যবান করে তোলে যখন ইনস্টলেশনের স্থান, অবস্থানের কার্যকারিতা এবং যান্ত্রিক একীকরণ গুরুত্বপূর্ণ।
2. কেন ফ্রেমলেস টর্ক মোটর গুরুত্বপূর্ণ?
4. আপনি কিভাবে মোটর স্পেসিফিকেশন মূল্যায়ন করা উচিত?
5. ফ্রেমলেস টর্ক মোটর কোথায় ব্যবহার করা হয়?
6. কিভাবে ইঞ্জিনিয়াররা সঠিক মোটর নির্বাচন করতে পারেন?
7. ইন্টিগ্রেশনের সময় কি বিবেচনা করা উচিত?

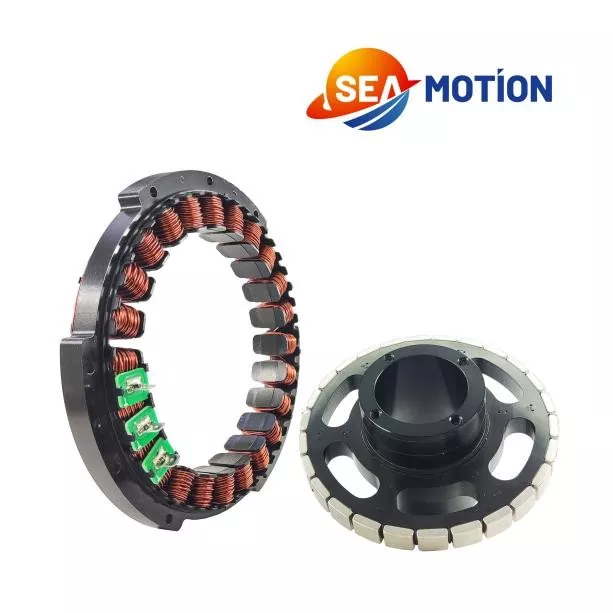

একটি ফ্রেমহীন টর্ক মোটর হল একটি সরাসরি-ড্রাইভ স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটর যা প্রাথমিকভাবে একটি সম্পূর্ণ হাউজড মোটর হিসাবে না হয়ে পৃথক রটার এবং স্টেটর অ্যাসেম্বলি হিসাবে সরবরাহ করা হয়। উপাদানগুলি সরাসরি গ্রাহকের যান্ত্রিক কাঠামোতে একত্রিত করা যেতে পারে, যা মেশিন ডিজাইনারকে অ্যাপ্লিকেশন অনুসারে হাউজিং, বিয়ারিং, শ্যাফ্ট বিন্যাস, এনকোডার অবস্থান এবং অন্যান্য যান্ত্রিক উপাদানগুলি নির্ধারণ করতে দেয়।
একটি প্রথাগত সার্ভো মোটরের বিপরীতে যা প্রায়শই লোডে টর্ক স্থানান্তর করার জন্য একটি গিয়ারবক্স, কাপলিং বা বেল্টের প্রয়োজন হয়, একটি ফ্রেমবিহীন নকশা ইলেক্ট্রোম্যাগনেটিক টর্কের উত্সকে ঘূর্ণনের বিন্দুতে সরাসরি রাখে। এটি যান্ত্রিক ট্রান্সমিশন পথকে সরল করতে পারে এবং প্রচলিত গিয়ার-চালিত সিস্টেমের সাথে যুক্ত ব্যাকল্যাশ দূর করতে পারে।
নকশাটি বিশেষভাবে উপযোগী যখন সরঞ্জামগুলির একটি কমপ্যাক্ট কাঠামো, উচ্চ টর্ক-থেকে-ভলিউম অনুপাত, দ্রুত ত্বরণ এবং হ্রাস, বা সুনির্দিষ্ট ঘূর্ণন অবস্থানের প্রয়োজন হয়। মডেল এবং উইন্ডিং কনফিগারেশনের উপর নির্ভর করে, উপলব্ধ পণ্যগুলি বিভিন্ন ভোল্টেজ, গতি, ঘূর্ণন সঁচারক বল, বর্তমান, এবং শক্তি প্রয়োজনীয়তা কভার করতে পারে।
শিল্প সরঞ্জাম ছোট এবং আরও বুদ্ধিমান হয়ে উঠলে, প্রচলিত মোটর ব্যবস্থা যান্ত্রিক সীমাবদ্ধতা তৈরি করতে পারে। একটি সম্পূর্ণ সার্ভো মোটর এর আবাসনের জন্য ইনস্টলেশন স্থান প্রয়োজন এবং অতিরিক্ত ট্রান্সমিশন উপাদানগুলির প্রয়োজন হতে পারে। এই উপাদানগুলি মোটর এবং লোডের মধ্যে যান্ত্রিক ইন্টারফেসের সংখ্যা বাড়ায়।
ফ্রেমলেস টর্ক মোটর আরেকটি পদ্ধতি প্রদান করে। রটার এবং স্টেটরকে মেশিনের কাঠামোর মধ্যে এমবেড করা যেতে পারে, যা ইঞ্জিনিয়ারদেরকে একটি আদর্শ মোটর বডির চারপাশে অ্যাপ্লিকেশনটিকে পুনরায় ডিজাইন করার পরিবর্তে অ্যাপ্লিকেশনটির চারপাশে মোটর তৈরি করতে দেয়।
উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব ইঞ্জিনিয়ারদের ফ্রেমহীন মোটর প্রযুক্তি বিবেচনা করার একটি প্রধান কারণ। অপ্রয়োজনীয় হাউজিং এবং ট্রান্সমিশন উপাদানগুলি অপসারণ করে, মোটরটি লোডের কাছাকাছি একত্রিত করা যেতে পারে। এটি রোবোটিক জয়েন্ট, ঘূর্ণমান টেবিল, অর্ধপরিবাহী পর্যায় এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে বিশেষভাবে মূল্যবান যেখানে উপলব্ধ ইনস্টলেশন ভলিউম সীমিত।
প্রথাগত গিয়ার-ভিত্তিক ট্রান্সমিশন সিস্টেমগুলি প্রতিক্রিয়া, সম্মতি এবং যান্ত্রিক ত্রুটিগুলি প্রবর্তন করতে পারে। একটি সরাসরি-ড্রাইভ মোটর এই ট্রান্সমিশন উপাদানগুলির অনেকগুলির প্রয়োজনীয়তা দূর করে। একটি উপযুক্ত উচ্চ-রেজোলিউশন ফিডব্যাক ডিভাইস এবং সার্ভো কন্ট্রোলারের সাথে মিলিত হলে, ফলে সিস্টেমটি অত্যন্ত প্রতিক্রিয়াশীল পজিশনিং কর্মক্ষমতা প্রদান করতে পারে।
কম রটার জড়তা মোটরকে দ্রুত গতি পরিবর্তন করতে দেয়। এই বৈশিষ্ট্যটি ঘন ঘন স্টার্ট-স্টপ সাইকেল, দ্রুত পজিশনিং, বা বারবার দিক পরিবর্তন করার সরঞ্জামগুলির জন্য মূল্যবান। নির্ভুল অটোমেশনে, দ্রুত প্রতিক্রিয়া নিয়ন্ত্রিত গতি বজায় রাখার সময় ছোট চক্রের সময় অবদান রাখতে পারে।
যেহেতু রটার এবং স্টেটর পৃথক উপাদান, ডিজাইনাররা মেশিনে মোটর কীভাবে ফিট করে তা নির্ধারণ করার জন্য বেশি স্বাধীনতা পান। তারের, বায়ুসংক্রান্ত লাইন, অপটিক্যাল পাথ বা অন্যান্য উপাদানগুলিকে ঘূর্ণায়মান সমাবেশের মধ্য দিয়ে যাওয়ার প্রয়োজন হলে ফাঁপা কাঠামোগুলিকেও বিবেচনা করা যেতে পারে।
বিভিন্ন অ্যাপ্লিকেশনের জন্য বিভিন্ন মোটর বৈশিষ্ট্য প্রয়োজন। একজন পেশাদার সরবরাহকারী উইন্ডিং প্যাটার্ন, ম্যাগনেটিক সার্কিট ডিজাইন, প্যাকেজিং পদ্ধতি, তারের ব্যবস্থা এবং শারীরিক মাত্রার বৈচিত্র্য সমর্থন করতে পারে। এটি স্ট্যান্ডার্ড সরঞ্জাম এবং বিশেষ OEM প্রকল্প উভয়ের জন্যই ফ্রেমহীন প্রযুক্তিকে উপযুক্ত করে তোলে।
শুধুমাত্র তার রেট টর্ক দ্বারা একটি মোটর নির্বাচন করা যথেষ্ট নয়। ইঞ্জিনিয়ারদের সম্পূর্ণ অপারেটিং পয়েন্ট মূল্যায়ন করা উচিত, যার মধ্যে ভোল্টেজ, গতি, একটানা টর্ক, পিক টর্ক, কারেন্ট, তাপীয় অবস্থা, রটার জড়তা এবং নিয়ন্ত্রণের প্রয়োজনীয়তা রয়েছে।
| স্পেসিফিকেশন | কেন এটা ব্যাপার | সাধারণ প্রকৌশল বিবেচনা |
|---|---|---|
| রেটেড ভোল্টেজ | বৈদ্যুতিক অপারেটিং প্রয়োজনীয়তা সংজ্ঞায়িত করে | উপলব্ধ সার্ভো ড্রাইভ এবং পাওয়ার আর্কিটেকচারের সাথে মেলে |
| রেট করা গতি | ক্রমাগত অপারেটিং ক্ষমতা নির্ধারণ করে | প্রয়োজনীয় অপারেটিং গতি এবং ত্বরণ প্রোফাইল বিবেচনা করুন |
| রেট টর্ক | ক্রমাগত টর্ক ক্ষমতা প্রতিনিধিত্ব করে | লোড টর্ক এবং অ্যাপ্লিকেশন নিরাপত্তা মার্জিন অন্তর্ভুক্ত করুন |
| পিক টর্ক | স্বল্প-সময়ের উচ্চ-লোড অবস্থার সমর্থন করে | ত্বরণ এবং গতিশীল গতির জন্য গুরুত্বপূর্ণ |
| রেট করা বর্তমান | ড্রাইভ এবং তাপীয় প্রয়োজনীয়তাকে প্রভাবিত করে | নিশ্চিত করুন যে কন্ট্রোলার ক্রমাগত প্রয়োজনীয় কারেন্ট সরবরাহ করতে পারে |
| পিক কারেন্ট | স্বল্পমেয়াদী গতিশীল আউটপুট নির্ধারণ করে | ড্রাইভের পিক-কারেন্ট ক্ষমতা পরীক্ষা করুন |
| উইন্ডিং প্যারামিটার | বৈদ্যুতিক প্রতিক্রিয়া এবং নিয়ন্ত্রণ টিউনিং প্রভাবিত | নির্বাচিত সার্ভো সিস্টেমের সাথে মোটর পরামিতি মিলান |
উদাহরণস্বরূপ, উপলব্ধ কনফিগারেশনগুলি ছোট মোটর যেমন 0.05 N·m রেট করা 25LW01 থেকে শুরু করে বড় কনফিগারেশন যেমন 76ZWS03 পর্যন্ত হতে পারে, যা 3.3 N·m রেটযুক্ত টর্ক এবং 10 N·m এর সর্বোচ্চ টর্ক প্রদান করে। সঠিক নির্বাচন শুধুমাত্র মোটর আকারের চেয়ে সম্পূর্ণ গতি প্রোফাইলের উপর নির্ভর করে।
একটি ফ্রেমহীন মোটরের নমনীয় যান্ত্রিক কাঠামো এটিকে অনেক নির্ভুলতা শিল্পের জন্য উপযুক্ত করে তোলে। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:
পণ্যের আর্কিটেকচার এবং উপলব্ধ কনফিগারেশন সম্পর্কে আরও তথ্যের জন্য, প্রকৌশলীরা পর্যালোচনা করতে পারেনফ্রেমলেস টর্ক মোটরস পণ্য পৃষ্ঠা.
একটি পদ্ধতিগত নির্বাচন প্রক্রিয়া আন্ডারসাইজিং, অত্যধিক গরম এবং সামঞ্জস্য সমস্যা প্রতিরোধ করতে সাহায্য করে। একটি মোটর উদ্ধৃতি অনুরোধ করার আগে, ইঞ্জিনিয়ারদের নিম্নলিখিত পরামিতিগুলি সংজ্ঞায়িত করা উচিত:
একটি প্রযুক্তিগত সরবরাহকারীর সাথে এই বিবরণগুলি ভাগ করা মোটর কনফিগারেশনকে শুধুমাত্র একটি নামমাত্র মোটর রেটিং এর উপর নির্ভর না করে প্রকৃত লোড প্রোফাইল অনুযায়ী মূল্যায়ন করার অনুমতি দেয়।
ফ্রেমবিহীন মোটর যান্ত্রিক স্বাধীনতা অফার করে, কিন্তু সফল ইন্টিগ্রেশনের জন্য সতর্ক প্রকৌশল প্রয়োজন। রটার এবং স্টেটর অবশ্যই উপযুক্ত ঘনত্ব, বায়ু-ব্যবধান নিয়ন্ত্রণ, যান্ত্রিক অনমনীয়তা এবং তাপ ব্যবস্থাপনার সাথে ইনস্টল করা উচিত।
বৈদ্যুতিক সমাবেশ সমান গুরুত্বপূর্ণ। স্টেটর উইন্ডিং অবশ্যই ড্রাইভের সাথে সঠিকভাবে সংযুক্ত থাকতে হবে, যখন ফিডব্যাক সিস্টেমটি অবশ্যই মোটরের যান্ত্রিক অবস্থানের সাথে সঠিকভাবে সারিবদ্ধ হতে হবে। উচ্চ-গতির অ্যাপ্লিকেশনের জন্য, রটারের কাঠামোগত শক্তি এবং চুম্বক ধরে রাখার জন্যও সতর্কতার সাথে বিবেচনা করা প্রয়োজন।
উত্পাদন প্রক্রিয়াগুলির মধ্যে স্পষ্টতা রটার মেশিনিং, চুম্বক বন্ধন, স্বয়ংক্রিয় বা বিশেষ ওয়াইন্ডিং, উইন্ডিং অর্গানাইজেশন, সোল্ডারিং, ভ্যাকুয়াম পটিং, আঠালো নিরাময়, পৃষ্ঠ পরিষ্কার এবং বৈদ্যুতিক কর্মক্ষমতা পরীক্ষা অন্তর্ভুক্ত থাকতে পারে। এই পদক্ষেপগুলি মোটর সামঞ্জস্য এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতাকে সরাসরি প্রভাবিত করে।
OEM প্রকল্পগুলির জন্য, কাস্টমাইজেশন মাত্রার বাইরেও প্রসারিত হতে পারে। উইন্ডিং প্যাটার্ন, ম্যাগনেটিক সার্কিট ডিজাইন, ওয়্যারিং পদ্ধতি এবং প্যাকেজিং পদ্ধতিগুলি সরঞ্জামের প্রয়োজনীয়তা অনুসারে অভিযোজিত হতে পারে।
একটি প্রচলিত সার্ভো মোটর সাধারণত এর হাউজিং, শ্যাফ্ট, বিয়ারিং এবং অন্যান্য যান্ত্রিক উপাদানকে একটি সম্পূর্ণ মোটর সমাবেশে একত্রিত করে। একটি ফ্রেমহীন টর্ক মোটর প্রাথমিকভাবে রটার এবং স্টেটর সরবরাহ করে, যা গ্রাহককে সরাসরি মেশিনে এই উপাদানগুলিকে একীভূত করতে দেয়। এটি আরও কমপ্যাক্ট ডাইরেক্ট-ড্রাইভ স্ট্রাকচার তৈরি করতে পারে।
হ্যাঁ। সরবরাহকারী এবং প্রয়োগের উপর নির্ভর করে, কাস্টমাইজেশনে মোটর মাত্রা, উইন্ডিং প্যাটার্ন, চৌম্বকীয় সার্কিট ডিজাইন, তারের পদ্ধতি এবং প্যাকেজিং অন্তর্ভুক্ত থাকতে পারে। কাস্টমাইজড সমাধানগুলি রোবোটিক্স, নির্ভুলতা পর্যায়, চিকিৎসা সরঞ্জাম এবং বিশেষায়িত OEM যন্ত্রপাতির জন্য বিশেষভাবে কার্যকর।
মোটর নিজেই একটি সমন্বিত প্রতিক্রিয়া ডিভাইস ছাড়াই সরবরাহ করা যেতে পারে, তবে নির্ভুল সার্ভো অ্যাপ্লিকেশনগুলির জন্য সাধারণত একটি এনকোডার বা অন্য প্রতিক্রিয়া সমাধানের প্রয়োজন হয়। ফিডব্যাক ডিভাইসটি নিয়ামককে রটারের অবস্থান নিরীক্ষণ করতে এবং অ্যাপ্লিকেশনটির অবস্থান এবং গতির প্রয়োজনীয়তা অনুসারে মোটর নিয়ন্ত্রণ করতে দেয়।
হ্যাঁ। তাদের কমপ্যাক্ট গঠন, সরাসরি-ড্রাইভ ক্ষমতা, উচ্চ টর্ক ঘনত্ব, এবং নমনীয় যান্ত্রিক একীকরণ তাদের রোবোটিক জয়েন্টগুলির জন্য উপযুক্ত করে তোলে। ইঞ্জিনিয়াররা একটি কাস্টমাইজড জয়েন্ট আর্কিটেকচার তৈরি করতে উপযুক্ত বিয়ারিং, এনকোডার, কন্ট্রোলার এবং কাঠামোগত উপাদানগুলির সাথে মোটরকে একত্রিত করতে পারেন।
প্রয়োজনীয় টর্ক, গতি, ভোল্টেজ, ত্বরণ প্রোফাইল, ইনস্টলেশনের মাত্রা, ডিউটি চক্র, পরিবেশগত অবস্থা, প্রতিক্রিয়া প্রয়োজনীয়তা এবং প্রত্যাশিত পরিমাণ প্রদান করুন। এই বিবরণগুলি সরবরাহকারীকে একটি উপযুক্ত মোটর কনফিগারেশনের সুপারিশ করতে এবং সম্ভাব্য তাপীয় বা যান্ত্রিক সীমাবদ্ধতাগুলি প্রাথমিকভাবে চিহ্নিত করতে সহায়তা করে।
ফ্রেমলেস টর্ক মোটরস ডাইরেক্ট-ড্রাইভ পারফরম্যান্স, কমপ্যাক্ট ইন্টিগ্রেশন, হাই টর্ক ডেনসিটি, কম মেকানিক্যাল ব্যাকল্যাশ এবং ডাইনামিক রেসপন্সের একটি শক্তিশালী সমন্বয় অফার করে। রোবোটিক্স, সেমিকন্ডাক্টর ইকুইপমেন্ট, সিএনসি সিস্টেম, মেডিক্যাল ডিভাইস এবং অন্যান্য নির্ভুল যন্ত্রপাতির জন্য, তারা সম্পূর্ণ মোশন আর্কিটেকচার অপ্টিমাইজ করার জন্য প্রকৌশলীদের আরও বেশি স্বাধীনতা প্রদান করে। আপনি যদি একটি নতুন মেশিন তৈরি করছেন বা একটি বিদ্যমান ঘূর্ণমান অক্ষকে আপগ্রেড করছেন,আমাদের সাথে যোগাযোগ করুনআপনার টর্ক, গতি, মাত্রিক, ভোল্টেজ এবং কাস্টমাইজেশন প্রয়োজনীয়তা নিয়ে আলোচনা করতে এবং আপনার অ্যাপ্লিকেশনের সাথে মিলে যাওয়া একটি গতি সমাধান খুঁজে বের করতে
