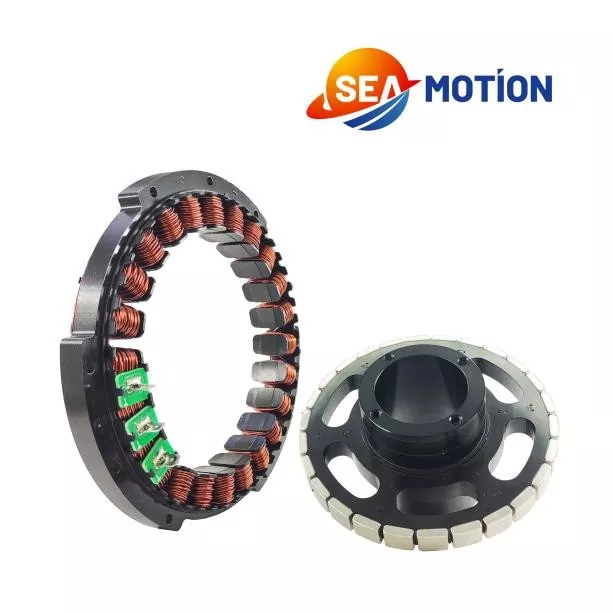

SEA MOTION Frameless Torque Motors হল একটি কোর ডাইরেক্ট-ড্রাইভ মোটর পণ্য যা উচ্চ-নির্ভুলতা, উচ্চ-গতিশীল এবং লাইটওয়েট শিল্প পরিস্থিতির জন্য ডিজাইন করা হয়েছে, যা সম্পূর্ণরূপে গিয়ার ট্রান্সমিশন স্ট্রাকচার সহ ঐতিহ্যবাহী সার্ভো মোটরগুলির কর্মক্ষমতা সীমাবদ্ধতা ভঙ্গ করে। এই মোটর সিরিজটি অপ্রয়োজনীয় শেল এবং ট্রান্সমিশন অংশগুলি বাতিল করে, টর্কের ঘনত্ব, অবস্থান নির্ভুলতা এবং গতিশীল প্রতিক্রিয়াতে অসামান্য সুবিধা প্রদান করে। অতি-লো রটার জড়তা ডিজাইনের সাথে সজ্জিত, এটি উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপ এবং দ্রুত কম্যুটেশন সমর্থন করে, স্থিতিশীল কম-গতি এবং উচ্চ-টর্ক আউটপুট অর্জন করে। বছরের পর বছর শিল্পের অভিজ্ঞতা এবং একটি নিখুঁত হায়ারার্কিকাল সাপ্লাই চেইন সিস্টেমের উপর নির্ভর করে, SEA MOTION উচ্চ-মানের ফ্রেমহীন টর্ক মোটর প্রস্তুতকারকদের আলাদা শক্তির সাথে একীভূত করে। আমরা কাস্টমাইজড ছোট-ব্যাচ বিশেষ মোটর এবং কঠোর QC সিস্টেমের সাথে প্রমিত ভর-উৎপাদন নির্মাতাদের জন্য চমৎকার পণ্যের সামঞ্জস্য নিশ্চিত করার জন্য R&D-ভিত্তিক কারখানাগুলির সাথে সহযোগিতা করি। সমস্ত পণ্য কঠোর কর্মক্ষমতা পরীক্ষা এবং গুণমান পরিদর্শনের মধ্য দিয়ে যায়। ব্যক্তিগতকৃত R&D প্রকল্প বা বৃহৎ আকারের শিল্প সংগ্রহের জন্যই হোক না কেন, আমরা বিশ্বব্যাপী গ্রাহকদের জন্য অপ্টিমাইজ করা মোশন কন্ট্রোল সমাধান, পণ্যের গুণমান, খরচ এবং ডেলিভারির দক্ষতার ভারসাম্য বজায় রাখতে পারি।

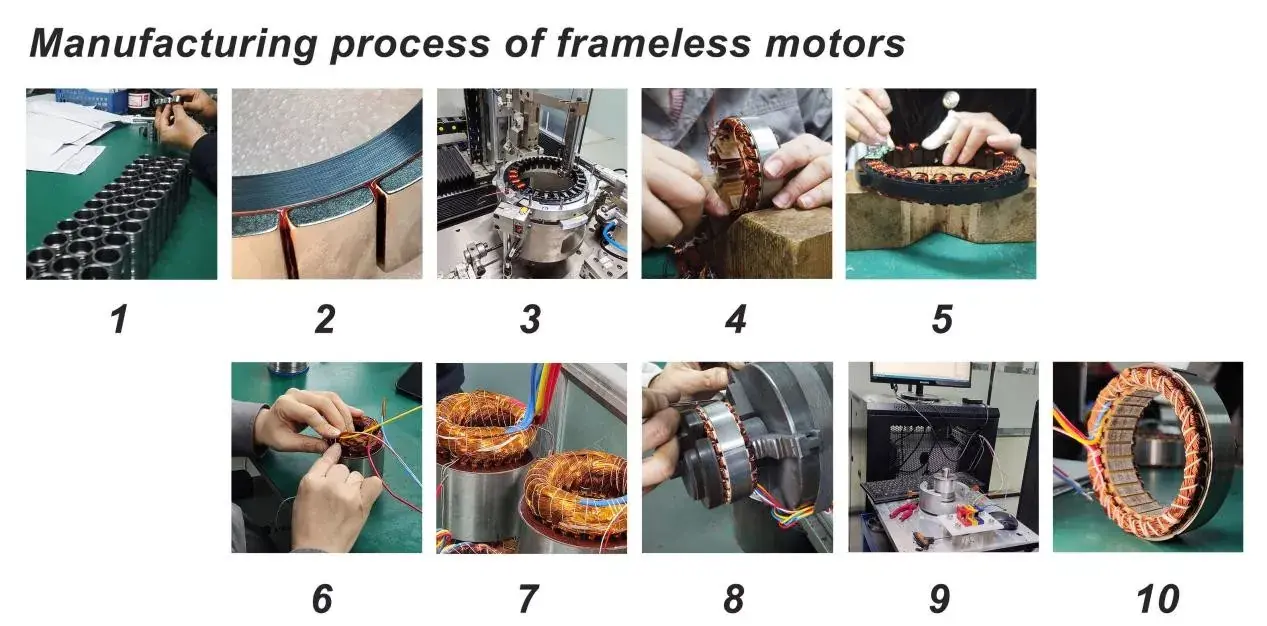

নিম্নলিখিত ফ্রেমহীন মোটর উত্পাদন প্রক্রিয়া:
1. উপাদান পরিদর্শন, একটি ফ্রেমহীন মোটরের রটারের নির্ভুল যন্ত্রের প্রয়োজন।
2. শক্তিশালী চৌম্বকীয় শীট সংযুক্ত করার জন্য, একটি অ্যানেরোবিক আঠালো ব্যবহার করা হয়। কিছু উচ্চ-গতির রটারগুলিতে শক্তিশালী চৌম্বকীয় শীটের বাইরের দিকে কার্বন ফাইবারের একটি স্তর সংযুক্ত থাকে যাতে শীটগুলিকে অতিরিক্ত কেন্দ্রাতিগ বলের দ্বারা নিক্ষিপ্ত হওয়া থেকে রক্ষা করা যায়।

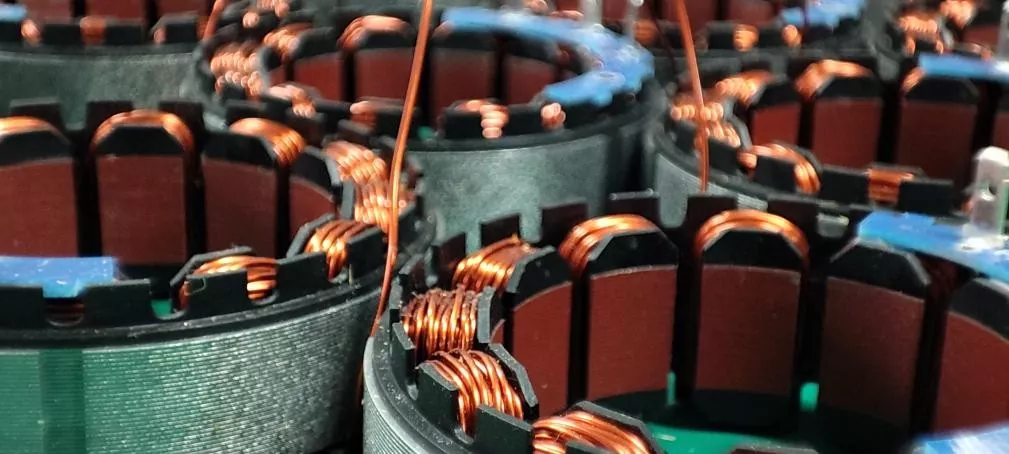

3. স্বয়ংক্রিয় উইন্ডিং মেশিন স্টেটরের ওয়াইন্ডিং কাজ করে।
4. কিছু ছোট-ব্যাচ বা কাস্টমাইজড পণ্যের জন্য উইন্ডিংয়ের জন্য উচ্চ প্রয়োজনীয়তা, ম্যানুয়াল উইন্ডিং প্রয়োজনীয়। ম্যানুয়াল উইন্ডিং একটি অত্যন্ত প্রযুক্তিগত কাজ।
5. windings সংগঠিত. উইন্ডিং সারফেসে ইনসুলেটিং বার্নিশের ক্ষতি না করার জন্য এখানে নরম কাঠের টুলিং ব্যবহার করা হবে।
6. সোল্ডারিং, কন্ডাক্টর বা পিসিবি ইন্টারফেস বোর্ডে উইন্ডিং সোল্ডারিং জড়িত।
7. আঠালো ঢালা প্রক্রিয়া একটি ভ্যাকুয়াম পরিবেশে বাহিত করা প্রয়োজন যাতে বাতাস প্রবেশ করতে না পারে, এবং তারপর এটি একটি চুলায় বেক করা প্রয়োজন।
8. স্টেটর চুম্বক শীট পৃষ্ঠ থেকে কোনো অবশিষ্ট আঠালো সরান.
9. টেস্টিং এর মধ্যে রয়েছে তিন-পর্যায়ের ধারাবাহিকতা পরীক্ষা, লোড টেস্টিং ইত্যাদি।
10. সমাপ্ত পণ্য

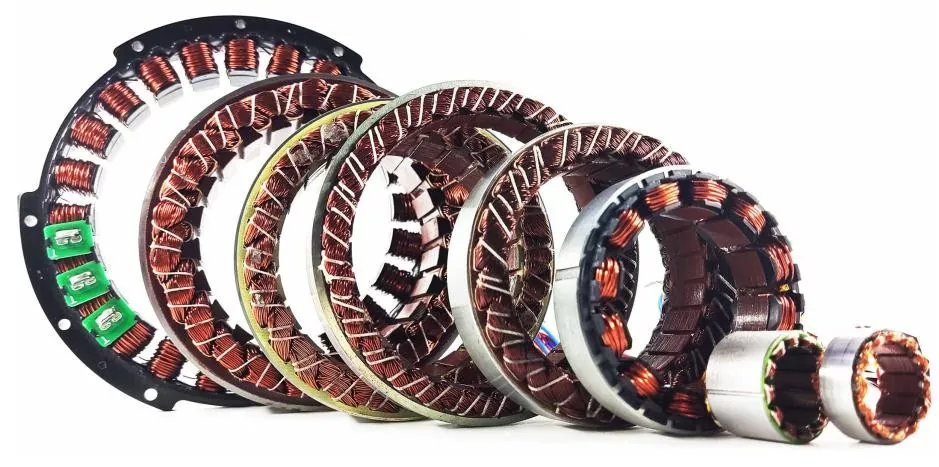

আমরা গ্রাহকের চাহিদা অনুযায়ী বিভিন্ন উইন্ডিং প্যাটার্ন, ম্যাগনেটিক সার্কিট ডিজাইন, প্যাকেজিং পদ্ধতি এবং ওয়্যারিং পদ্ধতি প্রদান করতে পারি। নীচে আমাদের মানক পণ্যের জন্য পরামিতি আছে.
|
মডেল |
রেট ভোল্টেজ Vdc |
রেট করা গতি আরপিএম |
রেটেড টর্ক N·m |
রেট পাওয়ার W |
রেট বর্তমান A |
সর্বোচ্চ বর্তমান A |
পিক টর্ক N·m |
কে Vrms/krpm |
Ω |
mH |
P |
|
25LW01 |
24 |
4000 |
0.05 |
20 |
2.4 |
5.8 |
0.12 |
1.4 |
2.2 |
0.3 |
7 |
|
38LW01 |
27 |
2300 |
0.05 |
12 |
0.7 |
1.3 |
0.13 |
4.7 |
11.2 |
3.9 |
5 |
|
38LW02 |
48 |
9970 |
0.23 |
240 |
6.1 |
13 |
0.47 |
2.4 |
0.5 |
0.27 |
7 |
|
50LW01 |
48 |
3000 |
0.2 |
63 |
1.65 |
5.8 |
0.7 |
8.5 |
2.52 |
1.25 |
7 |
|
52LW01 |
48 |
3000 |
0.2 |
63 |
1.65 |
5.8 |
0.7 |
8.5 |
2.4 |
1.4 |
7 |
|
60LW01 |
48 |
4000 |
0.27 |
114 |
2.7 |
13 |
1.37 |
6.7 |
0.75 |
0.39 |
10 |
|
60LW02 |
24 |
2000 |
0.2 |
31.5 |
1 |
3.2 |
0.7 |
14.8 |
4.9 |
3.3 |
14 |
|
60LW03 |
48 |
4000 |
0.25 |
104 |
2.75 |
8.25 |
0.75 |
6.7 |
0.6 |
0.46 |
7 |
|
60LW04 |
220Vac |
3500 |
0.275 |
100 |
0.77 |
2.3 |
0.82 |
25 |
9.1 |
4.9 |
10 |
|
60ZWS03 |
24 |
1700 |
0.54 |
96 |
5.6 |
17.5 |
1.68 |
6.25 |
0.62 |
0.32 |
8 |
|
60ZWS04 |
72 |
980 |
1.1 |
113 |
2.4 |
7.2 |
3.3 |
30.2 |
5.8 |
0.6 |
7 |
|
60ZWS05 |
72 |
980 |
0.54 |
55 |
1.2 |
3.6 |
1.6 |
28.8 |
12 |
11.3 |
7 |
|
60ZWS06 |
48 |
4800 |
0.76 |
477 |
10.2 |
30.6 |
2.2 |
4.7 |
0.09 |
0.072 |
8 |
|
68LW01 |
48 |
4000 |
0.55 |
231 |
5.6 |
19 |
1.65 |
6.4 |
0.44 |
0.35 |
7 |
|
76LW01 |
95 |
2200 |
2.8 |
646 |
10 |
24 |
8 |
23 |
0.8 |
0.8 |
10 |
|
76LW02 |
48 |
3900 |
0.63 |
258 |
5.6 |
36 |
2.86 |
7.56 |
0.28 |
0.25 |
10 |
|
76LW03 |
48 |
2000 |
1.2 |
252 |
7.2 |
21.6 |
3.6 |
11.17 |
0.55 |
0.52 |
10 |
|
76LW04 |
220Vac |
2600 |
0.66 |
180 |
1.3 |
4.1 |
1.98 |
32.6 |
8.5 |
6.5 |
10 |
|
76LW05 |
48 |
3750 |
0.8 |
314 |
6.6 |
19.8 |
2.4 |
7.7 |
0.22 |
0.28 |
14 |
|
76LW06 |
220Vac |
2240 |
0.66 |
207 |
1.3 |
4.1 |
1.98 |
31.4 |
9.66 |
7.85 |
8 |
|
76ZWS03 |
74 |
1620 |
3.3 |
560 |
9.9 |
33 |
10 |
23.2 |
2 |
0.7 |
14 |
|
76ZWS07 |
380Vac |
700 |
0.95 |
700 |
1.63 |
4.8 |
2.85 |
40.5 |
5.8 |
30 |
5 |
|
76ZWS08 |
72 |
960 |
1.3 |
131 |
2.6 |
7.8 |
4 |
32.5 |
4.5 |
4.9 |
14 |
|
85LW01 |
27 |
140 |
0.9 |
13 |
1.5 |
4.0 |
2 |
11.2 |
9.69 |
7.39 |
8 |
|
85LW02 |
48 |
1500 |
1.7 |
267 |
11 |
42 |
5.1 |
11.2 |
0.28 |
0.27 |
14 |
|
85LW03 |
48 |
3600 |
0.95 |
358 |
7.8 |
23.4 |
2.85 |
7.7 |
0.25 |
0.3 |
7 |
|
85ZWS01 |
74 |
870 |
3.5 |
319 |
6 |
24 |
11 |
38.45 |
1.48 |
2.25 |
14 |
|
85ZWS03 |
74 |
1010 |
2.5 |
265 |
4.8 |
16.5 |
8 |
35.7 |
1.8 |
2.3 |
14 |
|
85ZWS07 |
74 |
900 |
2.3 |
216 |
4.1 |
13 |
7 |
35.7 |
2.3 |
3.4 |
14 |
|
88LW01 |
48 |
3000 |
1.28 |
403 |
14.5 |
45 |
4 |
6.36 |
0.102 |
0.0835 |
10 |
|
90LW01 |
28 |
800 |
0.75 |
63 |
3.6 |
10.8 |
2.25 |
16.12 |
0.62 |
0.38 |
14 |
|
95LW01 |
24 |
15 |
1.5 |
2.36 |
2 |
3.5 |
2.5 |
50.1 |
4.6 |
4.7 |
22 |
|
95LW02 |
48 |
3000 |
1.9 |
637 |
13 |
39 |
5.7 |
9.7 |
0.097 |
0.18 |
7 |
|
100ZWS01 |
600 |
900 |
9.55 |
9000 |
19 |
68 |
19 |
34 |
0.55 |
2.9 |
4 |
|
104LW01 |
48 |
3000 |
1.8 |
566 |
13 |
40 |
5.4 |
9.55 |
0.13 |
0.17 |
10 |
|
104LW03 |
48 |
2700 |
3 |
848 |
18.5 |
56 |
9 |
9.8 |
0.075 |
0.11 |
10 |
|
104LW04 |
48 |
2000 |
1.6 |
335 |
7.8 |
24 |
4.8 |
13.1 |
0.29 |
0.26 |
16 |
|
105ZWS01 |
74 |
1100 |
6 |
692 |
12 |
47 |
18 |
34 |
0.58 |
0.8 |
14 |
|
105ZWS02 |
74 |
960 |
6 |
604 |
10.5 |
43 |
18 |
36.7 |
0.65 |
1.25 |
14 |
|
105ZWS03 |
74 |
960 |
6 |
604 |
9.8 |
31 |
18 |
39.6 |
0.54 |
1.1 |
14 |
|
105ZWS06 |
48 |
1380 |
5.4 |
781 |
18 |
36 |
10.8 |
19.6 |
0.2 |
0.4 |
14 |
|
127LW01 |
48 |
2400 |
3.2 |
800 |
19.5 |
39 |
6.4 |
12.4 |
0.09 |
0.18 |
10 |
|
127LW02 |
48 |
2400 |
6.37 |
1600 |
35.5 |
71 |
12.7 |
11.5 |
0.039 |
0.095 |
10 |
|
127LW04 |
48 |
2000 |
6.5 |
1360 |
30 |
90 |
19.5 |
14 |
0.06 |
0.14 |
10 |
|
135LW01 |
48 |
2400 |
3.2 |
805 |
19.5 |
60 |
10 |
11 |
0.12 |
0.32 |
11 |
|
135ZWS01 |
95 |
750 |
10 |
786 |
11.8 |
37.8 |
32 |
53 |
0.52 |
1 |
16 |
|
135ZWS02 |
74 |
960 |
10 |
1006 |
17.8 |
65 |
30 |
37.3 |
0.26 |
0.45 |
21 |
|
172LW01 |
12 |
30 |
6.5 |
20.5 |
7 |
12.3 |
10 |
60 |
0.52 |
1.05 |
16 |
|
172LW02 |
12 |
100 |
6.5 |
68.5 |
13.6 |
23 |
11 |
32.5 |
0.17 |
0.36 |
13 |
|
172LW03 |
12 |
300 |
6.5 |
205 |
20.5 |
65 |
13.8 |
62 |
0.41 |
1.01 |
13 |
|
172LW04 |
12 |
30 |
4.5 |
14 |
8.2 |
11 |
6 |
34.2 |
0.41 |
0.83 |
13 |
|
175LW01 |
600 |
200 |
30 |
629 |
6.4 |
22 |
90 |
315 |
2.8 |
15.85 |
10 |
|
175LW02 |
220Vac |
2500 |
15 |
3930 |
18 |
55 |
45 |
52 |
0.126 |
0.55 |
10 |
|
175LW03 |
220Vac |
3200 |
6.5 |
2178 |
10.3 |
32 |
19.5 |
39 |
0.126 |
0.65 |
10 |

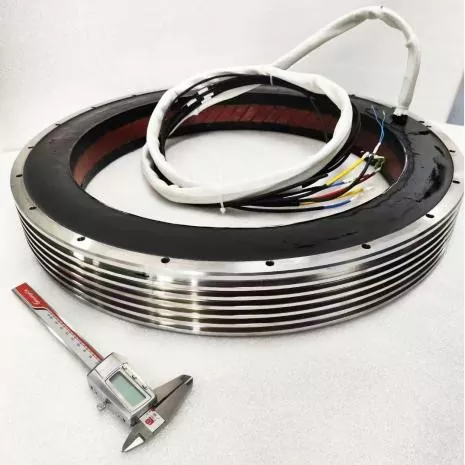

175-আউট ব্যাস 175 মিমি স্ট্যান্ডার্ড মোটরগুলি 12 মিমি থেকে 600 মিমি পর্যন্ত একটি বাইরের ব্যাসের সাথে কাস্টমাইজ করা যেতে পারে। বৃহত্তর এবং আরও বিশেষায়িত ফ্রেমহীন টর্ক মোটরগুলির জন্য, অনুগ্রহ করে আমাদের বিক্রয় দলের সাথে পরামর্শ করুন।
SEA MOTION ফ্রেমলেস টর্ক মোটর উচ্চ-সম্পূর্ণ নির্ভুলতা উত্পাদন পরিস্থিতিগুলির জন্য উপযুক্ত উচ্চতর ব্যাপক কর্মক্ষমতা গর্ব করে। এতে অতি-উচ্চ টর্কের ঘনত্ব রয়েছে, চমৎকার কম-গতির টর্ক পারফরম্যান্সের সাথে একই ভলিউমে সাধারণ সার্ভো মোটরের 2-3 গুণ টর্ক সরবরাহ করে। গিয়ারলেস এবং কাপলার-মুক্ত কাঠামো ±1 আর্কসেকেন্ড পর্যন্ত পুনরাবৃত্তিমূলক অবস্থান নির্ভুলতার সাথে শূন্য ব্যাকল্যাশ এবং উচ্চ নির্ভুলতা উপলব্ধি করে, যা কাঠামোগত অনমনীয়তা এবং হস্তক্ষেপ-বিরোধী ক্ষমতাকে ব্যাপকভাবে উন্নত করে। 1kHz এর বেশি প্রতিক্রিয়া ফ্রিকোয়েন্সি এবং অতি-নিম্ন রটার জড়তা সহ, এটি অতি-উচ্চ গতিশীল অপারেশনকে সমর্থন করে। এটি ভলিউম এবং ওজনে 30%-50% হ্রাসও অর্জন করে, ফাঁপা ওয়্যারিংকে সমর্থন করে এবং দীর্ঘ পরিষেবা জীবন এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন বৈশিষ্ট্যযুক্ত করে। কোর হাই-এন্ড ক্ষেত্রগুলিতে ব্যাপকভাবে গৃহীত, এটি হালকা ওজনের এবং ফাঁপা নকশা সহ মানবিক এবং সহযোগী রোবট জয়েন্ট ড্রাইভ পরিস্থিতিতে পরিবেশন করে। এটি সেমিকন্ডাক্টর এবং প্যানেল নির্ভুল সরঞ্জাম যেমন ওয়েফার প্ল্যাটফর্ম এবং লিথোগ্রাফি মেশিন, মেডিকেল সার্জিক্যাল রোবট এবং স্ক্যানিং সরঞ্জাম, মহাকাশ স্টিয়ারিং গিয়ারস এবং ফটোইলেকট্রিক পড, সেইসাথে সিএনসি মেশিন টুল ডাইরেক্ট-ড্রাইভ টার্নটেবল এবং পাঁচ-অক্ষ সংযোগ সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়, উচ্চ-নির্ভুলতা উন্নত শিল্প বুদ্ধিমত্তার ক্ষমতায়ন।

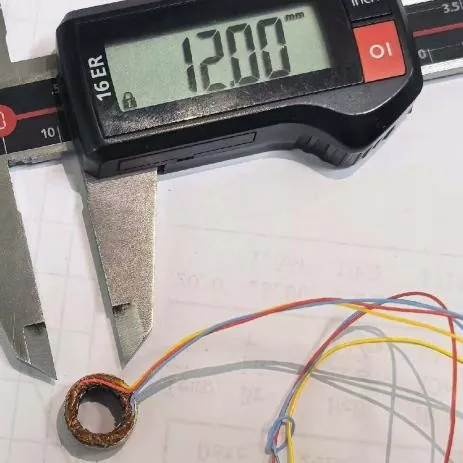

আদর্শ শিল্প পণ্য ছাড়াও, আমরা কাস্টমাইজড ফ্রেমহীন মোটর অর্ডার গ্রহণ করি। আমাদের কাস্টমাইজ করা মাপ 12 মিমি থেকে 600 মিমি পর্যন্ত ন্যূনতম বাইরের ব্যাস পর্যন্ত।
