EC-মাইক্রো পরম ফটোইলেকট্রিক এনকোডার
SEA MOTION EC-Micro সিরিজের পরম ফটোইলেকট্রিক এনকোডার হল একটি বাজার-প্রতিযোগীতামূলক ক্ষুদ্রাকৃতির সূক্ষ্ম এনকোডিং পণ্য যা ব্র্যান্ডের উচ্চ-মানের মোশন কন্ট্রোল সাপ্লাই চেইনের অধীনে, সম্পূর্ণ একক-টার্ন এবং মাল্টি-টার্ন মডেলগুলিকে কভার করে। পণ্যটিতে একটি অতি-কম্প্যাক্ট ফাঁপা কাঠামো রয়েছে যার বাইরের ব্যাস 8 মিমি থেকে 26 মিমি, বিভিন্ন ক্ষুদ্রাকৃতির মোটর এবং মাইক্রো-মডিউল ইনস্টলেশনের প্রয়োজনীয়তার সাথে খাপ খায়। মাল্টি-টার্ন মডেলটি 17 বিট উচ্চ রেজোলিউশন এবং স্ট্যান্ডার্ড RS485 যোগাযোগের সাথে সজ্জিত, স্থিতিশীল এবং দক্ষ ডেটা ট্রান্সমিশন উপলব্ধি করে। ঐতিহ্যগত চৌম্বকীয় এনকোডারের সাথে তুলনা করে, ফটোইলেকট্রিক এনকোডারের উচ্চতর অ্যান্টি-ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ ক্ষমতা রয়েছে, জটিল কাজের পরিস্থিতিতে দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করে। কঠোর সরবরাহ চেইন স্ক্রীনিং এবং নির্ভুল পণ্য পরীক্ষার মান মেনে চলা, SEA MOTION প্রতিটি উত্পাদন লিঙ্ক কঠোরভাবে নিয়ন্ত্রণ করে। শক্তিশালী কাস্টমাইজেশন ক্ষমতা সহ, এটি বিভিন্ন ক্ষুদ্রাকৃতির নির্ভুলতা সরঞ্জামের ব্যক্তিগতকৃত আকার এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করতে পারে, একাধিক উচ্চ-প্রান্তের উত্পাদন পরিস্থিতি কভার করে।

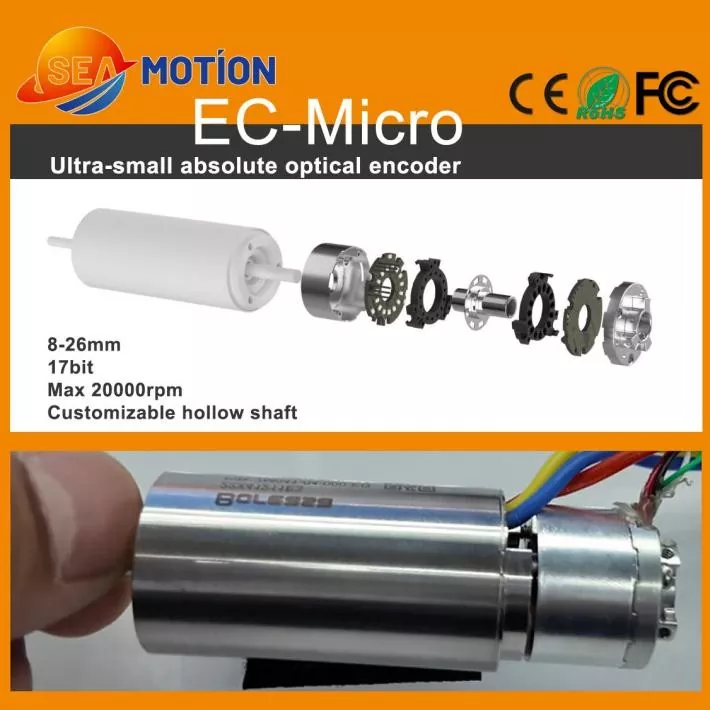

EC-মাইক্রো সিরিজের ক্ষুদ্রাকৃতির পরম মাল্টি-টার্ন ফটোইলেকট্রিক এনকোডারে 8mm-26mm এর বাইরের ব্যাস, একটি ফাঁপা কাঠামো (কাস্টমাইজেশন সমর্থিত), 17-বিট রেজোলিউশন এবং 20,000rpm এর সর্বোচ্চ গতি রয়েছে।
|
প্যারামিটার |
স্পেসিফিকেশন |
|
রেজোলিউশন |
17 বিট |
|
আউটপুট ইন্টারফেস |
RS485 |
|
বড রেট |
2.5Mbps |
|
ক্রমবর্ধমান ত্রুটি |
±80" |
|
ক্রমাগত ত্রুটি |
±5" |
|
পুনরাবৃত্তিযোগ্যতা |
12 বিট |
|
মাল্টি-টার্ন রেঞ্জ |
24bit@Resolution 17bit;16bit@Resolution 23bit |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
হাউজিং |
অ্যালুমিনিয়াম |
|

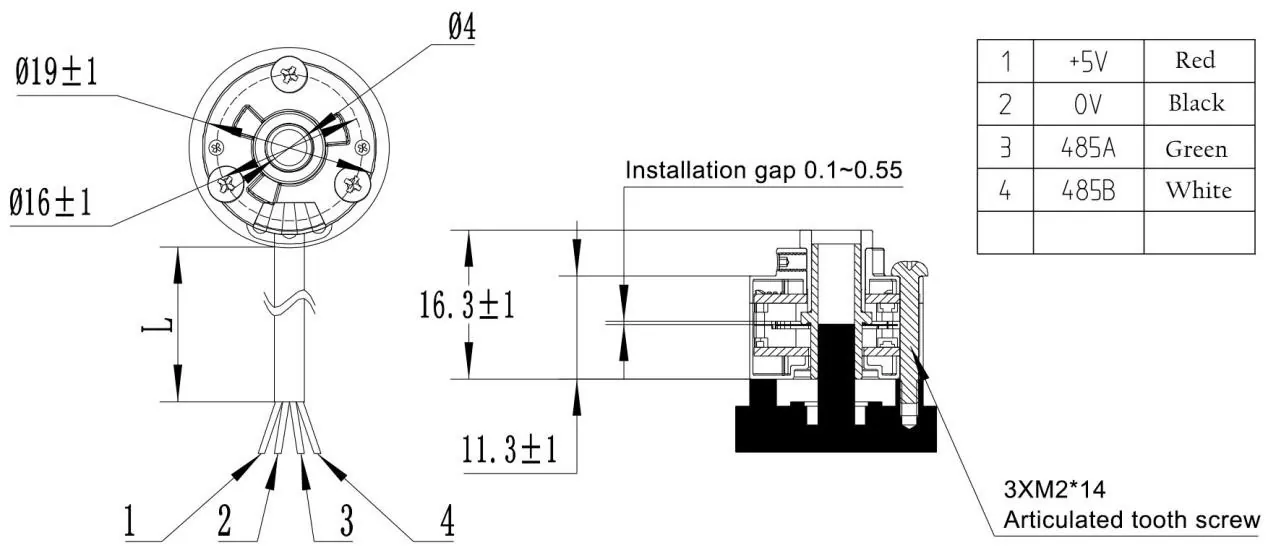

মাত্রা |
ø19 মিমি, এইচ = 14.5 মিমি / কাস্টমাইজযোগ্য |
|
মাউন্ট স্ক্রু |
M2 |
|
মোটর খাদ ব্যাস |
4-6 মিমি |
|
কোড ডিস্ক |
স্টেইনলেস স্টীল |
|
অনুমোদিত খাদ স্থানচ্যুতি |
রেডিয়াল ±0.1 মিমি; অক্ষীয় ± 0.1 মিমি |
|
কৌণিক ত্বরণ |
সর্বোচ্চ: 80000rpm |
|
সর্বাধিক অনুমোদিত গতি |
20000rpm |
|
সুরক্ষা ক্লাস |
IP40 (ইনস্টলেশনের পরে) |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
ইনপুট ভোল্টেজ |
DC5V±5% |
|
বৈদ্যুতিক সংযোগ |
5পিন পিসিবি সোল্ডারিং ইন্টারফেস |
|
অপারেটিং বর্তমান |
≤150mA (কোন লোড নেই) |
|
ওভারহিটিং সনাক্তকরণ নির্ভুলতা |
±3℃ |
|
আউটপুট স্তরের বৃদ্ধি/পতনের সময় |
≤100ns |
|
বৈদ্যুতিক জীবন |
24000h (MTBF 85℃) |
|
প্যারামিটার |
স্পেসিফিকেশন |
|
তাপমাত্রা |
অপারেটিং তাপমাত্রা: -20℃ থেকে 85℃; স্টোরেজ তাপমাত্রা: -40℃ থেকে 105℃ |
|
আর্দ্রতা |
10% -90% (কোন ঘনীভবন নেই) |
|
প্রযোজ্য উচ্চতা |
≤2000মি |
|
স্টোরেজ সময় |
45 দিন |
|
পণ্য সার্টিফিকেশন |
সিই, RoHS, FCC |
|
ওয়ারেন্টি |
1 বছর |
SEA MOTION পরম ফটোইলেক্ট্রিক এনকোডার সিরিজের মূল সুবিধাগুলি ক্ষুদ্রকরণ, উচ্চ নির্ভুলতা এবং শক্তিশালী অভিযোজনযোগ্যতার উপর ফোকাস করে, মাইক্রো ডিভাইসগুলির জন্য উচ্চ-নির্ভুলতা এনকোডারগুলির বাজারের ব্যবধান পুরোপুরি পূরণ করে। সমস্ত মডেল অতি-ছোট আকারের ইনস্টলেশন এবং 17 বিট উচ্চ-নির্ভুলতা এনকোডিং সমর্থন করে, মাল্টি-টার্ন সংস্করণগুলি ব্যাটারি সহায়তা ছাড়াই সঠিক মাল্টি-অ্যাঙ্গেল অবস্থান উপলব্ধি করে।
পেশাদার ফটোইলেকট্রিক সনাক্তকরণ প্রযুক্তি ব্যাপকভাবে অ্যান্টি-হস্তক্ষেপ এবং অপারেশনাল স্থিতিশীলতা বাড়ায়, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের কারণে অবস্থানগত বিচ্যুতি এড়ায়। এটি প্রধানত ঠালা কাপ মোটর, রোবোটিক দক্ষ হাত এবং জেডআর মডিউলগুলির মতো মূল নির্ভুল সরঞ্জামগুলিতে প্রয়োগ করা হয় এবং শিল্প অটোমেশন, চিকিৎসা ডিভাইস, বুদ্ধিমান রোবট এবং সেমিকন্ডাক্টর উত্পাদন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়। এটি কার্যকরভাবে স্থানের সীমাবদ্ধতা এবং ক্ষুদ্র গতির সরঞ্জামগুলির নিম্ন অবস্থান নির্ভুলতা সমস্যা সমাধান করে, উচ্চ-শেষের ক্ষুদ্র গতি নিয়ন্ত্রণ ব্যবস্থার জন্য নির্ভরযোগ্য, সাশ্রয়ী এবং কাস্টমাইজযোগ্য মূল উপাদান সরবরাহ করে।
