পরম ইন্ডাকটিভ এনকোডার

স্বয়ংচালিত-গ্রেড প্রযুক্তি থেকে উদ্ভূত, সিস্টেমটি বছরের পর বছর পরিপক্ক R&D এবং নতুন এনার্জি গাড়ির ড্রাইভ-বাই-ওয়্যার চ্যাসিস এবং বৈদ্যুতিক ড্রাইভ পজিশন সেন্সরগুলিতে ব্যাপক উত্পাদনের অভিজ্ঞতার উত্তরাধিকারসূত্রে প্রাপ্ত, যা স্বয়ংচালিত-গ্রেড নির্ভরযোগ্যতার মান অনুসারে তৈরি করা হয়েছে। এতে উচ্চ-নির্ভুল অবস্থানের প্রতিক্রিয়া রয়েছে, সনাক্তকরণের নির্ভুলতা আর্ক দ্বিতীয় স্তর পর্যন্ত, রোবট জয়েন্টগুলির জন্য সুনির্দিষ্ট কোণ সেন্সিং প্রদান করে এবং গতি নিয়ন্ত্রণের স্থিতিশীলতা নিশ্চিত করে। এটি শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতারও গর্ব করে।

ইন্ডাকটিভ নীতি এবং ডেডিকেটেড সিগন্যাল প্রসেসিং অ্যালগরিদম ব্যবহার করে, এবং প্রায় একশো রাউন্ড EMC এবং স্থায়িত্ব পরীক্ষার মধ্য দিয়ে, এটি উচ্চ-গতির মোটর অপারেশন এবং শক্তিশালী চৌম্বকীয় হস্তক্ষেপের পরিবেশের সাথে খাপ খায়।

চমৎকার ব্যাচের সামঞ্জস্য: স্বয়ংচালিত-গ্রেডের স্বয়ংক্রিয় উত্পাদন লাইন এবং শেষ-থেকে-শেষ গুণমান নিয়ন্ত্রণের উপর নির্ভর করে, ব্যাচ-টু-ব্যাচ সামঞ্জস্যতা বৃহৎ-স্কেল রোবট উত্পাদনের চাহিদা পূরণ করে।

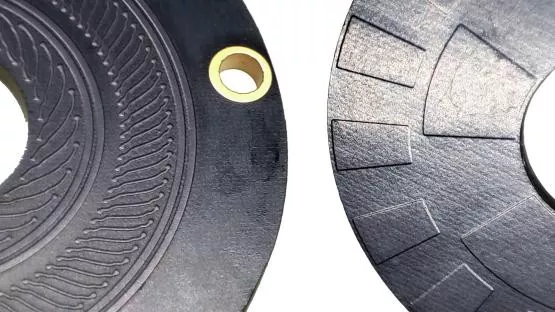

কমপ্যাক্ট গঠন এবং দৃঢ় অভিযোজনযোগ্যতা: রিং PCB কয়েল এবং খোদাই করা পরিবাহী টার্নটেবল কাঠামো আকারে ছোট, ইনস্টল করা সহজ এবং বিভিন্ন ফাঁপা শ্যাফ্ট জয়েন্ট মডিউলের সাথে পুরোপুরি মেলে।

কোম্পানির ভিডিও

প্যারামিটার

বৈদ্যুতিক পরামিতি

এই এনকোডারে অসামান্য পরিবেশগত অভিযোজনযোগ্যতা এবং কাঠামোগত স্থায়িত্ব রয়েছে। এর অ-যোগাযোগ কাজের নীতি যান্ত্রিক পরিধান দূর করে, দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত অপারেশন উপলব্ধি করে। এটি বিপথগামী চৌম্বকীয় ক্ষেত্র, ধুলো, আর্দ্রতা এবং কম্পন থেকে প্রতিরোধী, কঠোর শিল্প পরিবেশের সাথে পুরোপুরি অভিযোজিত। 23 বিট পর্যন্ত উচ্চ রেজোলিউশন এবং কম সিগন্যাল লেটেন্সি সহ, এটি SSI এবং BiSS-C সহ মূলধারার যোগাযোগ প্রোটোকল সমর্থন করে, সঠিক এবং দ্রুত অবস্থানের প্রতিক্রিয়া প্রদান করে। কমপ্যাক্ট এবং লাইটওয়েট কাঠামো সীমিত সরঞ্জাম স্থানগুলিতে নমনীয় ইনস্টলেশন সক্ষম করে।

পণ্য ভিডিও

টার্মিনাল সংজ্ঞা

পণ্যের আকার

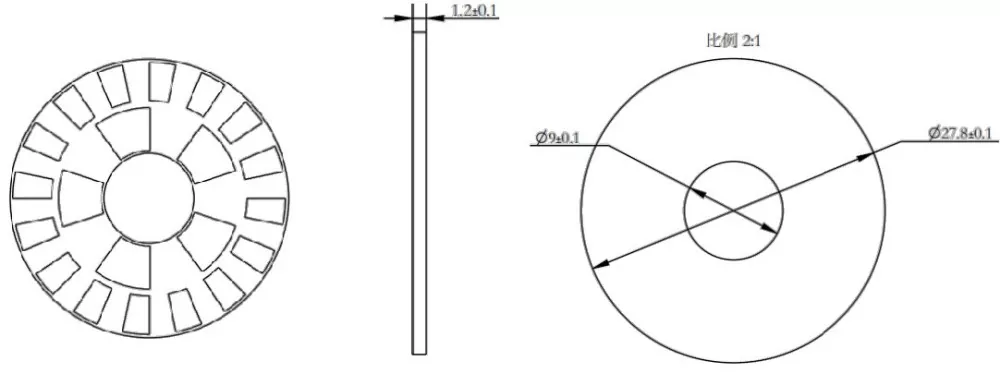

রটার মাত্রা

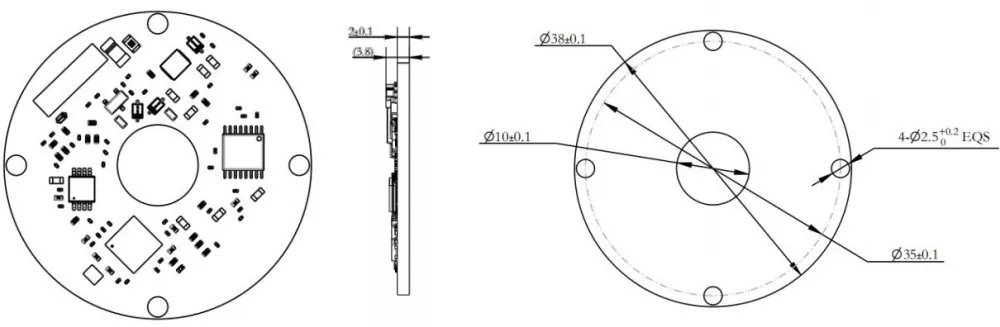

স্টেটরের মাত্রা

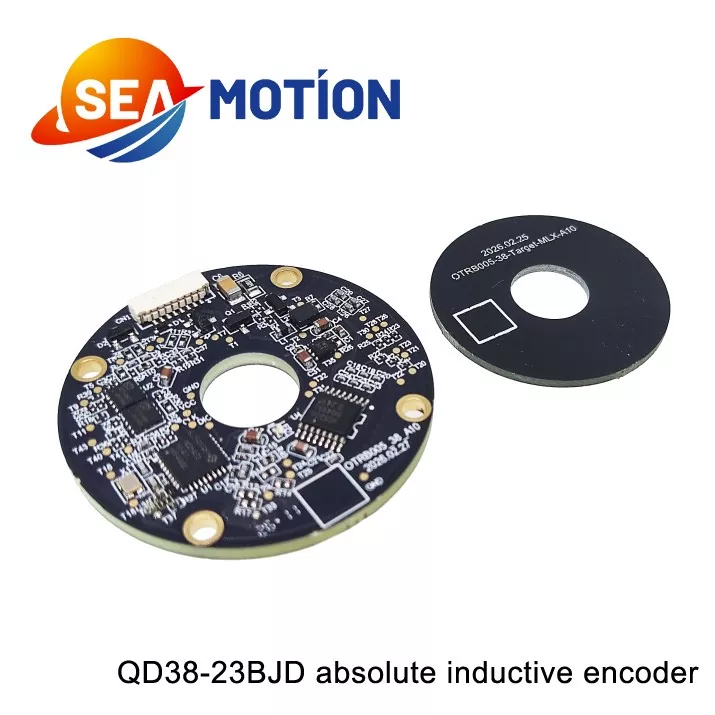

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-প্রশ্ন: DM Q সিরিজ ইন্ডাকটিভ এনকোডার

②-D: একক এনকোডার

③-38: বাইরের ব্যাস 38 মিমি

④-23: এনকোডার রেজোলিউশন: 23-বিট

⑤-B: সংকেতের ধরন: BiSS-C

⑥-JD: রেডিয়াল (অনুভূমিক টার্মিনাল প্রস্থান)

শিল্প অটোমেশন এবং নির্ভুল গতি নিয়ন্ত্রণ পরিস্থিতিতে ব্যাপকভাবে ব্যবহৃত, পরম প্রবর্তক এনকোডার রোবোটিক অস্ত্র, স্বয়ংক্রিয় সমাবেশ লাইন, CNC মেশিন টুলস এবং সার্ভো মোটর সিস্টেমগুলি পরিবেশন করে। এটি প্যাকেজিং যন্ত্রপাতি, টেক্সটাইল সরঞ্জাম এবং বুদ্ধিমান লজিস্টিক ডিভাইসের ক্ষেত্রেও প্রযোজ্য, স্বয়ংক্রিয় উত্পাদন ক্রিয়াকলাপগুলির নির্ভুলতা, দক্ষতা এবং সুরক্ষা নিশ্চিত করতে স্থিতিশীল অবস্থান এবং কোণ পরিমাপ ডেটা সরবরাহ করে।

ইনস্টলেশন ভিডিও:

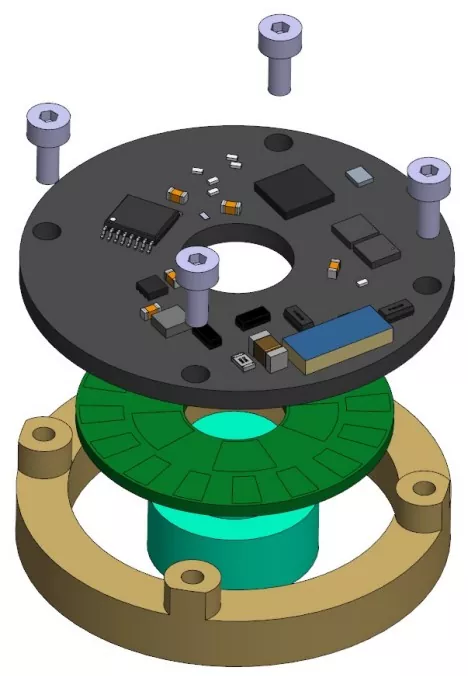

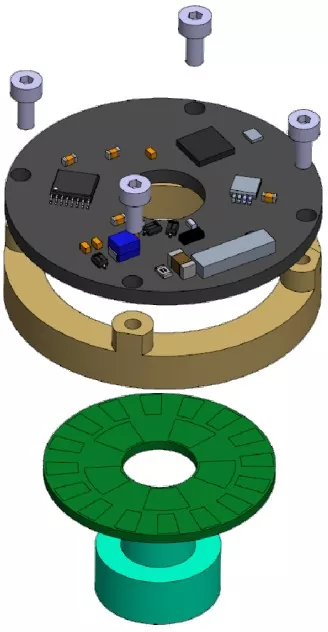

ইনস্টলেশন ডায়াগ্রাম                 ইনস্টলেশনের জন্য প্রয়োজনীয় সরঞ্জামগুলি

ফিলিপস টর্ক স্ক্রু ড্রাইভার

1.5 মিমি হেক্স কী টর্ক রেঞ্চ (মেট্রিক)

ফ্ল্যাট ওয়াশার সহ 4 x M2x5.5 ফিলিপস প্যান-হেড স্ক্রু

2 x M3x3 হেক্স সকেট কাপ-পয়েন্ট সেট স্ক্রু

8 x M1.6x6 ফিলিপস কাউন্টারসাঙ্ক স্ক্রু

ইনস্টলেশন ক্রম

রটার ইনস্টলেশন:

① মোটর শ্যাফ্টের উপর এনকোডার রটার ফিট করুন এবং এটি সঠিকভাবে অবস্থান করুন;

②এনকোডার রটার প্লেটটিকে শ্যাফ্টের স্লিভের সাথে সুরক্ষিতভাবে বন্ড করতে DP460 আঠালো ব্যবহার করুন।

[দ্রষ্টব্য]:

1) যদি রটারের উচ্চতা সামঞ্জস্যের প্রয়োজন হয় তবে সামঞ্জস্য সম্পূর্ণ হওয়ার পরেই শক্ত করার পদক্ষেপটি সম্পাদন করুন;

2) স্ক্রুগুলিকে আলগা হওয়া থেকে রোধ করতে, থ্রেডযুক্ত গর্তে আগে থেকে থ্রেড-লকিং আঠালো প্রয়োগ করুন বা প্রি-কোটেড স্ক্রু ব্যবহার করুন।

প্রস্তাবিত শক্ত করার টর্ক হল 7 ± 0.2 kgf·cm।

স্টেটর ইনস্টলেশন:

① এনকোডার স্টেটরটি মাউন্টিং পৃষ্ঠের উপর রাখুন এবং চারটি স্ক্রু গর্ত সারিবদ্ধ করুন;

② ফিলিপস টর্ক স্ক্রু ড্রাইভার ব্যবহার করে চারটি স্ক্রু অ্যাসেম্বলিতে একে একে চালান

(M2x5.5 ফিলিপস প্যান-হেড স্ক্রু + ফ্ল্যাট ওয়াশার সমাবেশ)।
