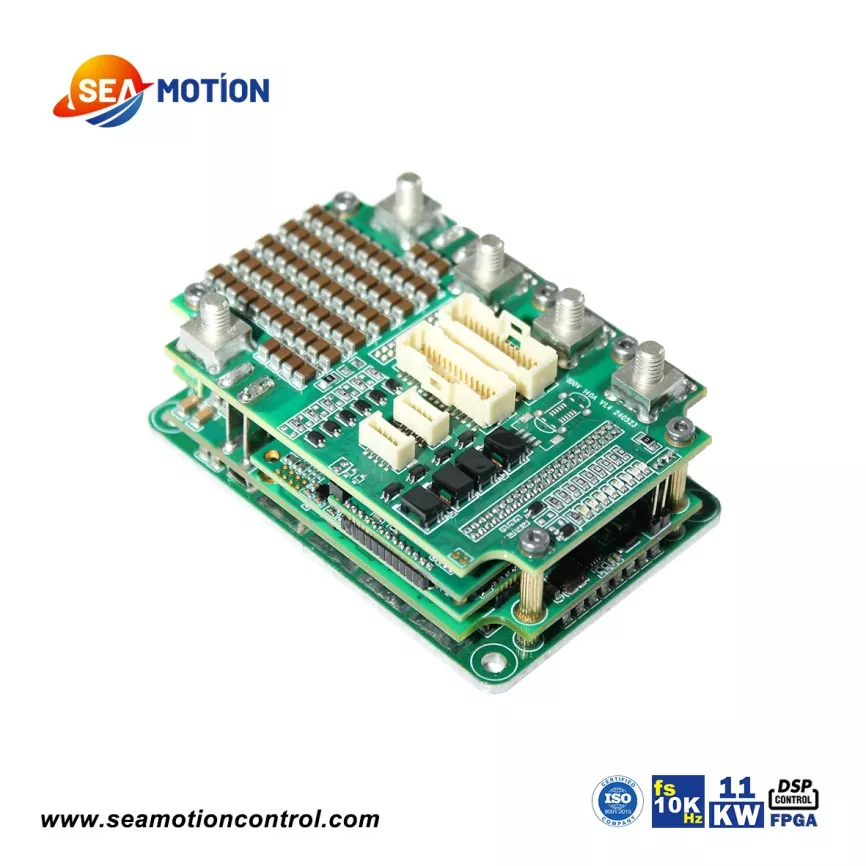

কমপ্যাক্ট ডিসি সার্ভো ড্রাইভ

SEA 140A কমপ্যাক্ট ডিসি সার্ভো ড্রাইভগুলি একটি অতুলনীয় কমপ্যাক্ট ফর্ম ফ্যাক্টর এবং শক্তিশালী ডেটা প্রক্রিয়াকরণ ক্ষমতা নিয়ে গর্ব করে। SEA1-80A এর মত, SEA140Aও একটি DSP+FPGA আর্কিটেকচারের উপর ভিত্তি করে তৈরি।

এটি পণ্যটিকে অত্যন্ত শক্তিশালী ডেটা প্রসেসিং ক্ষমতা প্রদান করে—উচ্চ ব্যান্ডউইথ, উচ্চ প্রতিক্রিয়া এবং সমান্তরাল ডেটা প্রসেসিং। SEA140A-এর বর্তমান লুপ স্যাম্পলিং ফ্রিকোয়েন্সি 10kHz-এ পৌঁছে, ব্যতিক্রমী রৈখিকতার অধিকারী।

অবিচ্ছিন্ন কার্যকর আউটপুট শক্তির পরিপ্রেক্ষিতে, SEA140A 11kW পৌঁছেছে। এটি আমাদের পণ্যগুলিকে 140A এর বাস কারেন্ট সহ উচ্চ-শক্তির মোটর চালানোর অনুমতি দেয়। এনকোডার প্রতিক্রিয়া সম্পর্কে, আমরা প্রায় সব জনপ্রিয় এনকোডার প্রতিক্রিয়ার ধরন সমর্থন করি। SEA140A ক্রমবর্ধমান + পরম দ্বৈত প্রতিক্রিয়া, এবং সমাধানকারী + পরম দ্বৈত প্রতিক্রিয়া সমর্থন করে।

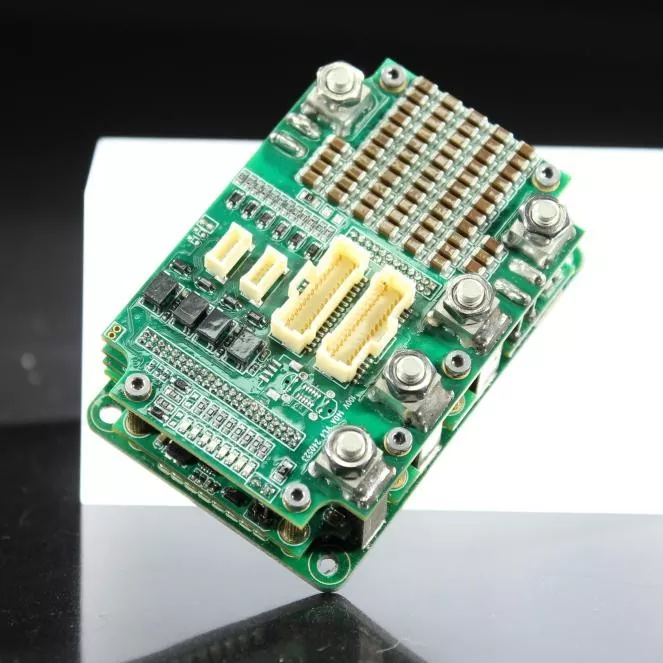

উচ্চ-কর্মক্ষমতা কমপ্যাক্ট ডিসি সার্ভো ড্রাইভের SEA মোশন সিরিজ একটি 8-12 স্তরের PCB প্রক্রিয়া ব্যবহার করে। পণ্যগুলি ফাংশনের উপর ভিত্তি করে একটি স্তুপীকৃত, রিভেটেড কাঠামো নিযুক্ত করে—নিচের স্তরে পাওয়ার মডিউল, পরের স্তরে ড্রাইভ মডিউল, পরবর্তী স্তরে নিয়ন্ত্রণ মডিউল, পরবর্তী স্তরে যোগাযোগ মডিউল, এবং উপরের স্তরে ইন্টারফেস বোর্ড থাকে। এই নকশার সুবিধাগুলি হল উচ্চ উপাদান ঘনত্ব, একটি খুব ছোট পণ্য আকারের জন্য অনুমতি দেয়; কার্যকরী বিভাজন হস্তক্ষেপ কমিয়ে দেয়; এবং নীচের অ্যালুমিনিয়াম সাবস্ট্রেট শক্তি উপাদানগুলির জন্য তাপ অপচয় বাড়ায়। অসুবিধাগুলি হল উচ্চ উত্পাদন খরচ এবং দীর্ঘ বিকাশ চক্র।

পণ্যের প্যারামিটার (স্পেসিফিকেশন)

SEA140A-এর সর্বাধিক বাস স্রোত রয়েছে 140A, 160A, এবং 40A, সর্বাধিক 100V, 80V, এবং 200V এর ভোল্টেজের সাথে সম্পর্কিত। 140A এর একটি বাস কারেন্টের সাথে, ক্রমাগত কার্যকর আউটপুট কারেন্ট হল 99A, এবং সর্বাধিক ক্রমাগত আউটপুট পাওয়ার 11kW পৌঁছে। এটা লক্ষ করা গুরুত্বপূর্ণ যে আমরা যে সর্বাধিক ভোল্টেজের কথা বলি সেটি হল পণ্যটি সহ্য করতে পারে এমন সর্বোচ্চ ভোল্টেজ। পণ্যটি সাধারণত বর্ধিত সময়ের জন্য সর্বোচ্চ ভোল্টেজে কাজ করা উচিত নয়। আমরা ন্যূনতম সরবরাহ ভোল্টেজ এবং রেট দেওয়া সরবরাহ ভোল্টেজের মধ্যে একটি অপারেটিং ভোল্টেজ সুপারিশ করি।

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন

SEA MOTION সিরিজের সমস্ত উচ্চ-পারফরম্যান্স কমপ্যাক্ট ডিসি সার্ভো ড্রাইভের মতো, SEA140A প্রায় সমস্ত হাই-এন্ড অ্যাপ্লিকেশনগুলিতে প্রয়োগ করা যেতে পারে। এটি একটি ছোট আকার, উচ্চ বর্তমান ক্ষমতা, উচ্চ শক্তি আউটপুট বৈশিষ্ট্যযুক্ত, এবং বর্ধিত + পরম বা সমাধানকারী + পরম দ্বৈত প্রতিক্রিয়া সহ কার্যত সমস্ত এনকোডার প্রতিক্রিয়া প্রকারগুলিকে সমর্থন করে।

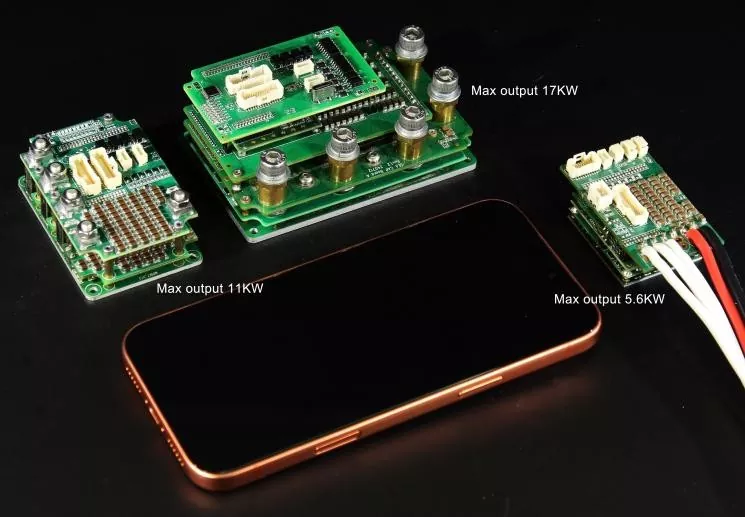

উচ্চ ব্যান্ডউইথ, উচ্চ রৈখিকতা, এবং উচ্চ প্রতিক্রিয়া সহ, SEA140A SEA1-80A এর তুলনায় আরও বেশি অবিচ্ছিন্ন আউটপুট পাওয়ার অফার করে। আমাদের R&D বিভাগ বর্তমানে একটি পাওয়ার কম্পোনেন্ট হিসেবে সিলিকন কার্বাইডের ব্যাপক উৎপাদন অন্বেষণ করছে। সিলিকন কার্বাইড গ্রহণ পণ্যের কর্মক্ষমতা আরও উন্নত করবে।

SEA140A এর প্রধান অ্যাপ্লিকেশনগুলি নিম্নরূপ:

1. উচ্চ-কর্মক্ষমতা সমন্বিত সার্ভো মোটর;

2. টার্নটেবল এবং গতি সিমুলেশন সরঞ্জাম;

3. ইন্টিগ্রেটেড সার্কিট এবং সেমিকন্ডাক্টর সরঞ্জাম, যেমন উপাদান হ্যান্ডলিং জড়িত ডিভাইস এবং বড় লোড প্রয়োজন;

4. শিল্প অটোমেশন সরঞ্জাম;

5. বিশেষ যানবাহন এবং সরঞ্জাম, যেমন স্বায়ত্তশাসিত ড্রাইভিং সরঞ্জাম;

6. বড় AGV

উত্পাদন বিবরণ

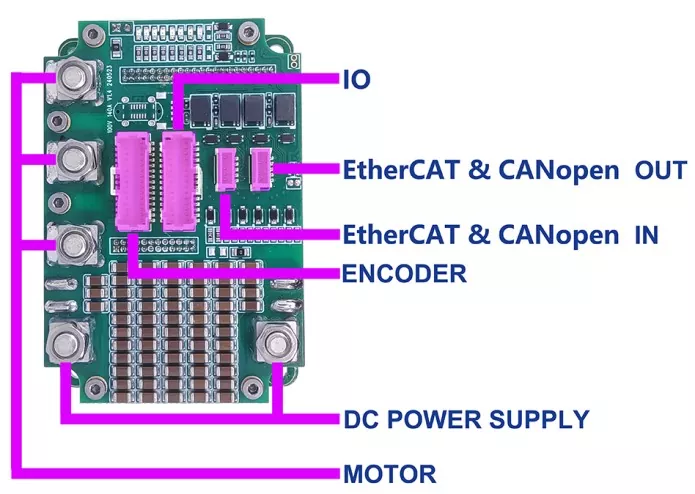

SEA 140A কমপ্যাক্ট ডিসি সার্ভো ড্রাইভের ইন্টারফেস সংজ্ঞা

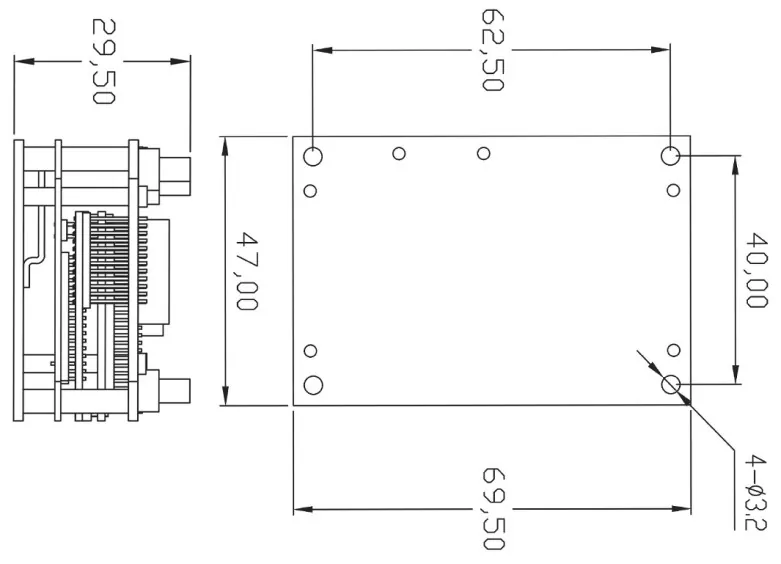

পণ্যের আকার / মিমি

পণ্য ভিডিও
