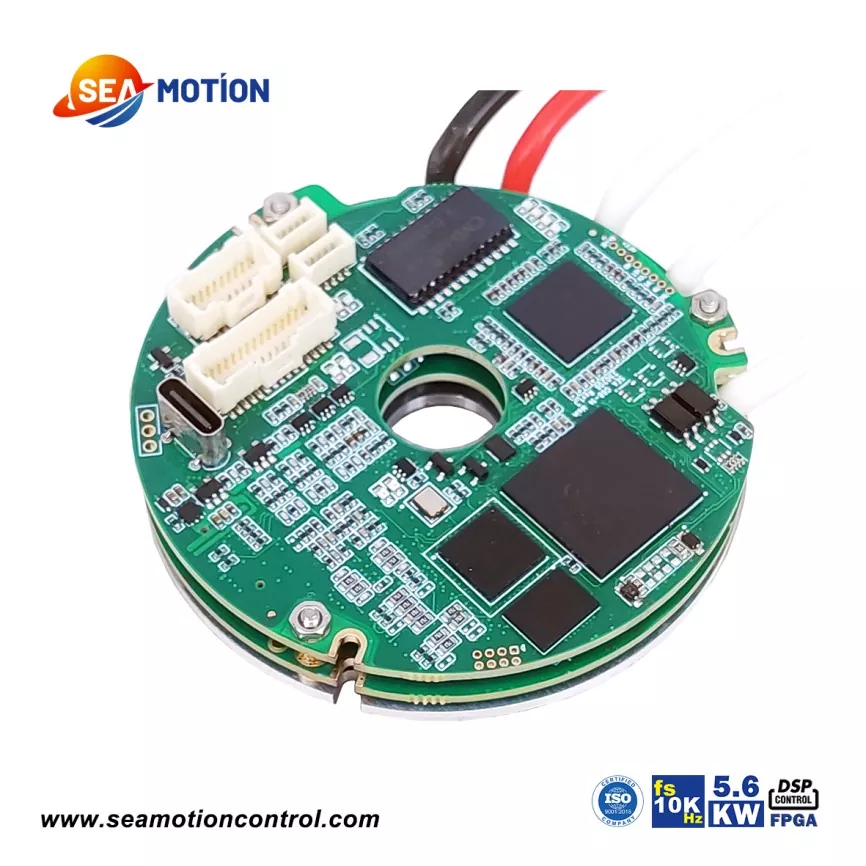

SEA C68 বৃত্তাকার উচ্চ নির্ভুলতা DC servo ড্রাইভগুলি SEA MOTION সার্কুলার সিরিজে রয়েছে। সমস্ত SEA MOTION সিরিজের পণ্যগুলির মতো, এটি একটি DSP+FPGA আর্কিটেকচার ব্যবহার করে। এই আর্কিটেকচার ব্যতিক্রমী ডেটা প্রসেসিং ক্ষমতা প্রদান করে। SEA C68 EtherCAT বা CANopen বাস যোগাযোগ প্রোটোকল এবং বিভিন্ন মূলধারার এনকোডার প্রতিক্রিয়া সমর্থন করে। ডিজিটাল ইনপুট এবং আউটপুটগুলির পরিপ্রেক্ষিতে, SEA C68টিতে 6টি ডিজিটাল ইনপুট পোর্ট এবং 2টি ডিজিটাল আউটপুট পোর্ট রয়েছে।

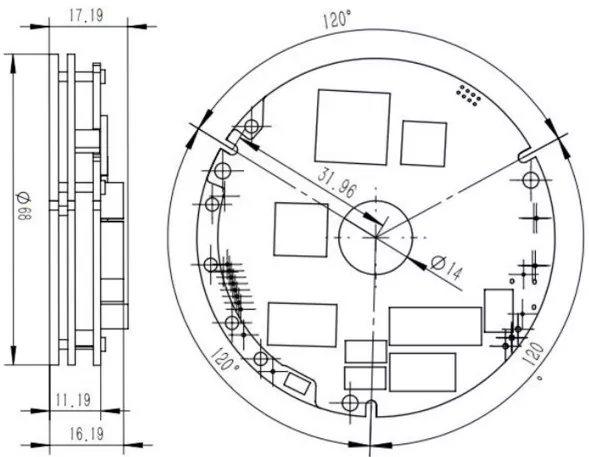

SEA C68 এর বাইরের ব্যাস 68mm এবং একটি ফাঁপা কাঠামো রয়েছে। পণ্যটি তিনটি স্তরে বিভক্ত। নীচের স্তরটিতে পাওয়ার মডিউল রয়েছে, যেখানে পাওয়ার উপাদানগুলি রয়েছে; মাঝের স্তরটিতে ড্রাইভ মডিউল রয়েছে; এবং উপরের স্তরে বিভিন্ন ইন্টারফেস সহ নিয়ন্ত্রণ এবং যোগাযোগ মডিউল রয়েছে।
|
পরামিতি |
সংগঠন |
1/100 |
3/100 |
৬/১০০ |
10/100 |
15/100 |
25/100 |
50/100 |
70/100 |
80/80 |
|
ন্যূনতম সরবরাহ ভোল্টেজ |
ভিডিসি |
11 |
||||||||
|
রেট দেওয়া সরবরাহ ভোল্টেজ |
ভিডিসি |
85 |
65 |
|||||||
|
সর্বোচ্চ সরবরাহ ভোল্টেজ |
ভিডিসি |
95 |
75 |
|||||||
|
সর্বোচ্চ একটানা পাওয়ার আউটপুট |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
4000 |
5600 |
50000 |
|
দক্ষতা (রেট পাওয়ার) |
% |
95 |
||||||||
|
সর্বোচ্চ আউটপুট ভোল্টেজ |
V |
ডিসি লিঙ্ক ভোল্টেজের 96% পর্যন্ত |
||||||||
|
রেটেড ডিসি কারেন্ট |
A |
1 |
3 |
6 |
10 |
15 |
25 |
50 |
70 |
80 |
|
কার্যকর একটানা কারেন্ট (আইসি) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
35.3 |
49.5 |
56.5 |
|
বর্তমান শিখর (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
— |
— |
— |
SEA C68-এর একটি বাস রেটেড কারেন্ট 1-80A, একটি ক্রমাগত কার্যকর কারেন্ট 0.7-56.5A এবং সর্বাধিক ক্রমাগত আউটপুট পাওয়ার 5600W। SEA C68-এর BOM SEA 1-80A-এর অনুরূপ। এনকোডার প্রতিক্রিয়ার ধরন সম্পর্কে, SEA C68 পরম এনকোডার, ক্রমবর্ধমান এনকোডার, হল এফেক্ট সেন্সর, এনালগ সংকেত এবং সমাধানকারীদের থেকে প্রতিক্রিয়া সমর্থন করে। SEA 1-80A এর মত, SEA C68ও ক্রমবর্ধমান + পরম দ্বৈত প্রতিক্রিয়া বা সমাধানকারী + পরম দ্বৈত প্রতিক্রিয়া সমর্থন করে।
সমস্ত SEA MOTION সিরিজের উচ্চ নির্ভুলতা ডিসি সার্ভো ড্রাইভের মতো, SEA C68 প্রায় সমস্ত উচ্চ-সম্পদ উত্পাদন ক্ষেত্রে প্রয়োগ করা যেতে পারে। এটিতে একটি ফাঁপা টরয়েডাল ডিজাইন, সর্বাধিক বাস কারেন্ট 80A এবং সর্বাধিক ক্রমাগত আউটপুট পাওয়ার 5600W বৈশিষ্ট্য রয়েছে। SEA C68 বিভিন্ন এনকোডার ফিডব্যাক সমর্থন করে, এতে IO এবং STO ইন্টারফেস রয়েছে এবং পরিবেষ্টিত তাপমাত্রা -45°C পর্যন্ত সমর্থন করে।
এটিতে একটি ফাঁপা টরয়েডাল ডিজাইন, ছোট আকার, উচ্চ শক্তি এবং দ্বৈত প্রতিক্রিয়া সহ বেশিরভাগ এনকোডার প্রতিক্রিয়াগুলির জন্য সমর্থন রয়েছে।
পণ্যটি উচ্চ ব্যান্ডউইথ এবং রৈখিকতার গর্ব করে, যা একটি ড্রাইভ পণ্যের কর্মক্ষমতা মূল্যায়নের জন্য মূল পরামিতি।
1. উচ্চ-কর্মক্ষমতা সমন্বিত সার্ভো মোটর;
2. উচ্চ কর্মক্ষমতা যৌথ মডিউল

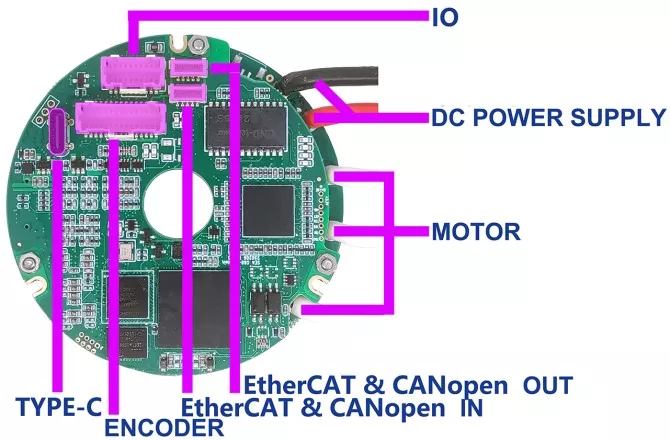

SEA C68 এর ইন্টারফেস সংজ্ঞা
