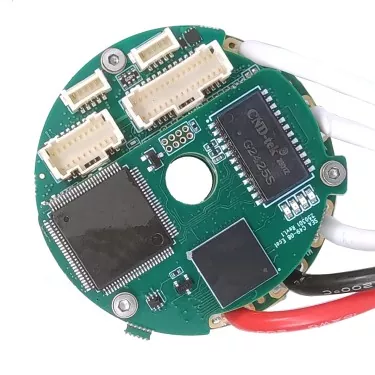

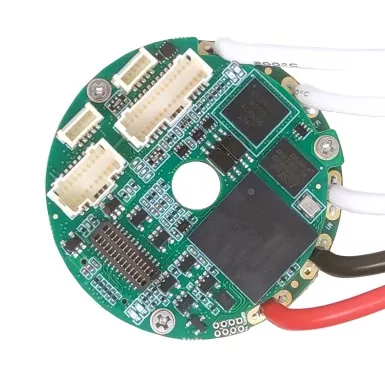

SEA C49 সার্কেল লো ভোল্টেজ ডিসি সার্ভো ড্রাইভ হল SEA MOTION রিং সিরিজের সবচেয়ে ছোট পণ্য। এটি এখনও একটি DSP+FPGA আর্কিটেকচার ব্যবহার করে, এটি অত্যন্ত শক্তিশালী ডেটা প্রসেসিং ক্ষমতা প্রদান করে। SEA C49 EtherCAT এবং CANopen বাস যোগাযোগ প্রোটোকল সমর্থন করে এবং বিভিন্ন মূলধারার এনকোডার থেকে প্রতিক্রিয়া সমর্থন করে। SEA C49-এ 6টি ডিজিটাল ইনপুট পোর্ট এবং 2টি ডিজিটাল আউটপুট পোর্ট রয়েছে।
ঠালা রিং কাঠামো পণ্যটিকে সহজেই মোটর এবং জয়েন্ট মডিউলগুলিতে ইনস্টল করার অনুমতি দেয়।

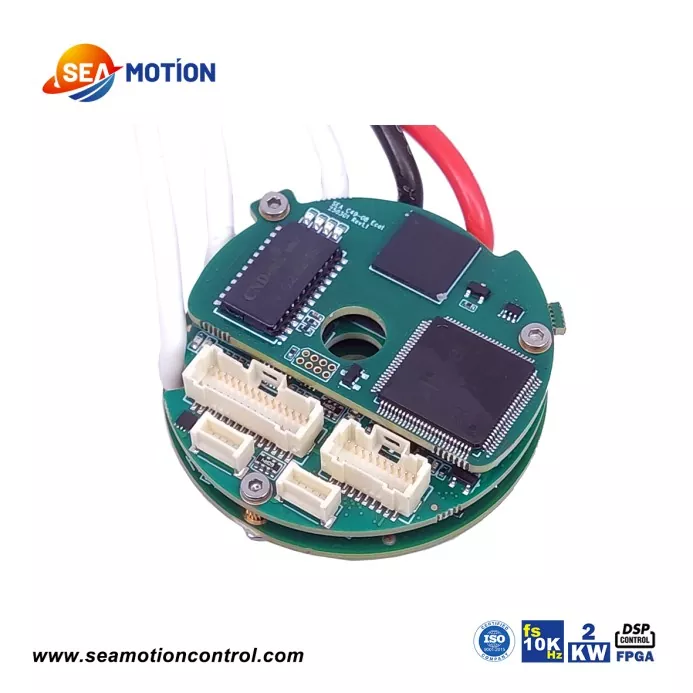

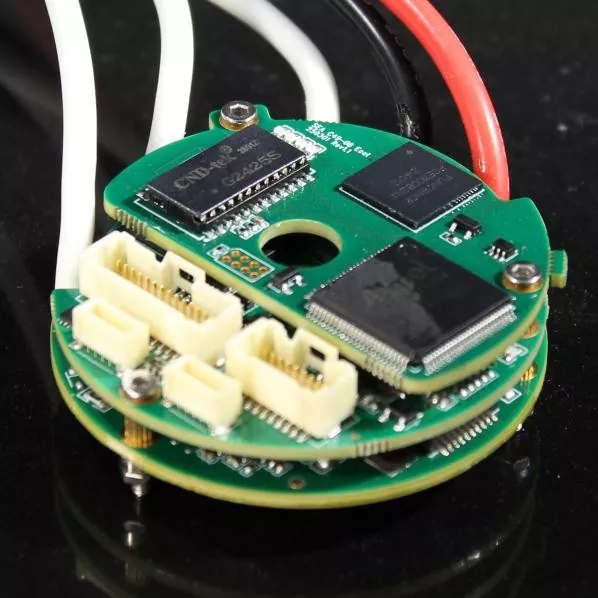

রেট করা বর্তমানের পরিপ্রেক্ষিতে, SEA C49 25A-এর সর্বাধিক বাস কারেন্ট সমর্থন করে, 17.7A-এর কার্যকর একটানা কারেন্ট এবং 2000W-এর সর্বোচ্চ একটানা আউটপুট পাওয়ারের সাথে সামঞ্জস্যপূর্ণ। ড্রাইভ মডিউল এবং কন্ট্রোল মডিউল পর্যায়ক্রমে উপরের দিকে সাজানো সহ C49 এর কাঠামো নীচের পাওয়ার মডিউলের নকশাকে অব্যাহত রাখে।

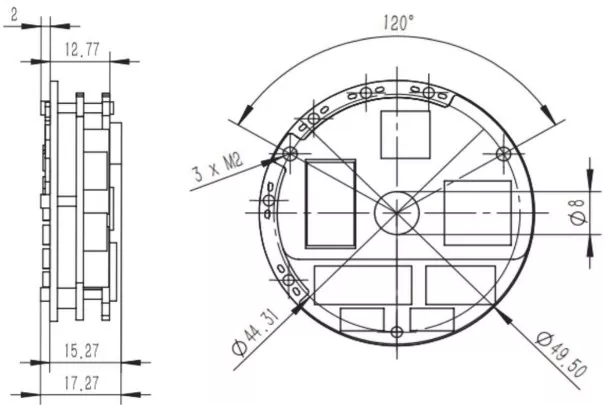

রিং-আকৃতির ফাঁপা কাঠামোর সবচেয়ে বড় সুবিধা হল বৃত্তাকার পণ্যগুলির জন্য উপযুক্ততা, যেমন ডিসি সার্ভো মোটর এবং জয়েন্ট মডিউল।
|
প্যারামিটার |
ইউনিট |
1/100 |
3/100 |
৬/১০০ |
10/100 |
15/100 |
25/100 |
|
ন্যূনতম সরবরাহ ভোল্টেজ |
ভিডিসি |
11 |
|||||
|
রেট দেওয়া সরবরাহ ভোল্টেজ |
ভিডিসি |
85 |
|||||
|
সর্বোচ্চ সরবরাহ ভোল্টেজ |
ভিডিসি |
95 |
|||||
|
সর্বোচ্চ একটানা পাওয়ার আউটপুট |
W |
80 |
235 |
470 |
800 |
1125 |
2000 |
|
দক্ষতা (রেট পাওয়ার) |
% |
95 |
|||||
|
সর্বোচ্চ আউটপুট ভোল্টেজ |
V |
ডিসি লিঙ্ক ভোল্টেজের 96% পর্যন্ত |
|||||
|
রেটেড ডিসি কারেন্ট |
A |
1 |
3 |
6 |
10 |
15 |
25 |
|
কার্যকর একটানা কারেন্ট (আইসি) |
A |
0.7 |
2.1 |
4.2 |
7.1 |
10 |
17.7 |
|
বর্তমান শিখর (2*ic) |
A |
1.4 |
4.2 |
8.4 |
14.2 |
20 |
35.4 |
SEA C49-এ 1-25A এর একটি বাস রেটেড কারেন্ট, 0.7-17.7A এর একটানা কার্যকর কারেন্ট এবং 80-2000W এর সর্বোচ্চ একটানা আউটপুট পাওয়ার রয়েছে।
অন্যান্য SEA MOTION সিরিজের পণ্যগুলির মতো, SEA C49 পরম এনকোডার, ক্রমবর্ধমান এনকোডার, হল, এনালগ এবং সমাধানকারীদের থেকে প্রতিক্রিয়া সমর্থন করে। এটি দ্বৈত প্রতিক্রিয়া সমর্থন করে, হয় ক্রমবর্ধমান + পরম বা হল + পরম।
ডেটা প্রসেসিংয়ের ক্ষেত্রে, SEA C49-এর বর্তমান লুপ ব্যান্ডউইথ 4kHz বন্ধ লুপের চেয়ে বেশি, বর্তমান স্যাম্পলিং টাইম 40-125μs, বর্তমান স্যাম্পলিং রেট 25kHz, এবং 3kHz বর্তমান কম্যুটেশন ফ্রিকোয়েন্সি।
সমস্ত SEA MOTION সিরিজের লো ভোল্টেজ ডিসি সার্ভো ড্রাইভের মতো, SEAC49 প্রায় সব হাই-এন্ড অ্যাপ্লিকেশনে প্রয়োগ করা যেতে পারে। এটিতে একটি টরয়েডাল হোলো কোর, ছোট আকার, উচ্চ শক্তির আউটপুট রয়েছে এবং দ্বৈত প্রতিক্রিয়া সহ বেশিরভাগ এনকোডার প্রতিক্রিয়া পদ্ধতি সমর্থন করে।
পণ্যটি উচ্চ ব্যান্ডউইথ এবং রৈখিকতার গর্ব করে, যার সাথে SEA C49 সর্বোচ্চ 2000W এর অবিচ্ছিন্ন আউটপুট পাওয়ার অফার করে। তবে SEA MOTION সিরিজের অন্যান্য পণ্যগুলি আরও বেশি আউটপুট পাওয়ার অফার করে এবং উচ্চ স্রোত সমর্থন করে।
1. উচ্চ-কর্মক্ষমতা সমন্বিত সার্ভো মোটর;
2. জয়েন্ট মডিউল

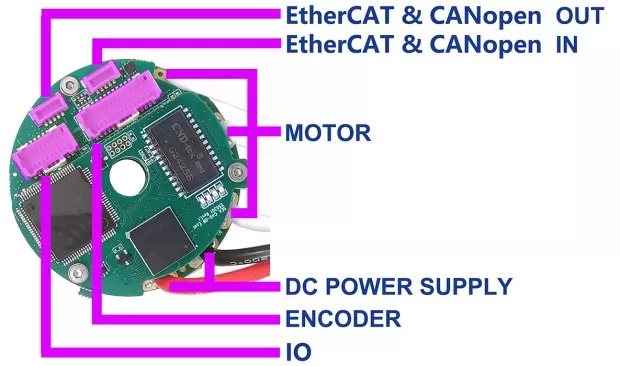

SEA C49 এর ইন্টারফেস সংজ্ঞা
