SEA MOTION হাই-পারফরম্যান্স লিনিয়ার মডিউল হল একটি সমন্বিত নির্ভুল গতি উপাদান যা স্ব-গবেষণাকৃত লিনিয়ার ড্রাইভ মোটর প্রযুক্তির উপর ভিত্তি করে তৈরি করা হয়েছে, যা ড্রাইভিং স্ট্রাকচার, গাইডিং স্ট্রাকচার এবং কন্ট্রোল স্ট্রাকচারকে একটি কমপ্যাক্ট ইউনিটে একীভূত করে।
SEA MOTION লিনিয়ার মডিউল হল একটি উচ্চ-কর্মক্ষমতা, সমন্বিত নির্ভুল গতি উপাদান যা আমাদের স্ব-গবেষণাকৃত লিনিয়ার ড্রাইভ মোটর প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে। ড্রাইভিং স্ট্রাকচার, গাইডিং স্ট্রাকচার এবং কন্ট্রোল স্ট্রাকচারকে একক, অত্যন্ত কমপ্যাক্ট ইউনিটে একত্রিত করে, এই পণ্যটি ব্যতিক্রমী গতি দক্ষতা প্রদান করে। এটি বিদেশী বাজারে ব্যয়বহুল বিদেশী ব্র্যান্ডগুলির একটি মূলধারার, সাশ্রয়ী মূল্যের বিকল্প হিসাবে দাঁড়িয়েছে, উচ্চ-শেষের শিল্প অটোমেশন, নির্ভুল প্রক্রিয়াকরণ এবং সেমিকন্ডাক্টর উত্পাদন সরঞ্জামগুলির জন্য আপসহীন নির্ভরযোগ্যতা প্রদান করে।
পরিধান-মুক্ত ডাইরেক্ট-ড্রাইভ উদ্ভাবন: ঐতিহ্যগত বল স্ক্রুগুলির পরিবর্তে উন্নত রৈখিক মোটর প্রযুক্তি দ্বারা চালিত, আমাদের পণ্যগুলি সম্পূর্ণরূপে ট্রান্সমিশন ব্যাকল্যাশ, যান্ত্রিক পরিধান এবং পিচ ত্রুটিগুলি দূর করে।
অতি-মসৃণ এবং উচ্চ-গতির কর্মক্ষমতা: উচ্চতর বেগ মসৃণতা এবং গতিশীল প্রতিক্রিয়া অর্জন করে, এমনকি উচ্চ-ত্বরণ শিল্প চক্রের সময়ও নির্ভরযোগ্য নির্ভুলতা নিশ্চিত করে।
2026 ক্লিন ওয়ার্কশপ ম্যানুফ্যাকচারিং: 2026 সালে আমাদের ব্র্যান্ড-নতুন, অত্যাধুনিক ক্লিন ওয়ার্কশপের সম্পূর্ণ সমাপ্তির সাথে, আমাদের উত্পাদন নির্ভুলতা, উত্পাদন ফলন এবং ভলিউম ডেলিভারি ক্ষমতা ব্যাপকভাবে আপগ্রেড করা হয়েছে।
কঠোর কারখানা ক্রমাঙ্কন: প্রতিটি একক রৈখিক মডিউল কঠোর মাল্টি-অক্ষ ফ্যাক্টরি ক্রমাঙ্কন, মাইক্রোস্কোপিক নির্ভুল প্রান্তিককরণ পরীক্ষা, এবং নিবিড় কর্মক্ষম বার্ধক্য পরীক্ষা নিখুঁত পণ্য সামঞ্জস্যের গ্যারান্টির মধ্য দিয়ে যায়।
নমনীয় অ-মানক উন্নয়ন: শক্তিশালী শিল্প গবেষণা এবং একাডেমিক সহযোগিতার দ্বারা সমর্থিত, আমরা বড় আকারের ব্যাপক উৎপাদনের পাশাপাশি দ্রুত কাস্টমাইজড অ-মানক উন্নয়ন অফার করি।
বৈচিত্র্যময় এবং অত্যন্ত জটিল শিল্প কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য প্রকৌশলী, SEA MOTION রৈখিক মডিউল যথার্থ-চাহিদার ক্ষেত্রগুলিতে পারদর্শী:
সেমিকন্ডাক্টর প্রসেসিং ইকুইপমেন্ট: ক্লিনরুম-লেভেল ওয়েফার হ্যান্ডলিং, ইন্সপেকশন এবং প্যাকেজিং লাইনের সাথে তার যোগাযোগহীন, কম-কণা-প্রজন্ম সরাসরি-ড্রাইভ প্রকৃতির কারণে ফিট করে।
হাই-এন্ড ইন্ডাস্ট্রিয়াল অটোমেশন: হাই-স্পিড পিক-এন্ড-প্লেস সিস্টেম, মাল্টি-অ্যাক্সিস গ্যান্ট্রি রোবট এবং স্বয়ংক্রিয় অ্যাসেম্বলি কনভেয়র ট্র্যাক চালায়।
যথার্থ প্রক্রিয়াকরণ এবং মেশিনিং: লেজার কাটিয়া, নির্ভুল খোদাই, এবং ইলেকট্রনিক বিতরণ যন্ত্রপাতির জন্য স্থিতিশীল, মাইক্রো-পজিশনিং রৈখিক আন্দোলন সরবরাহ করে।

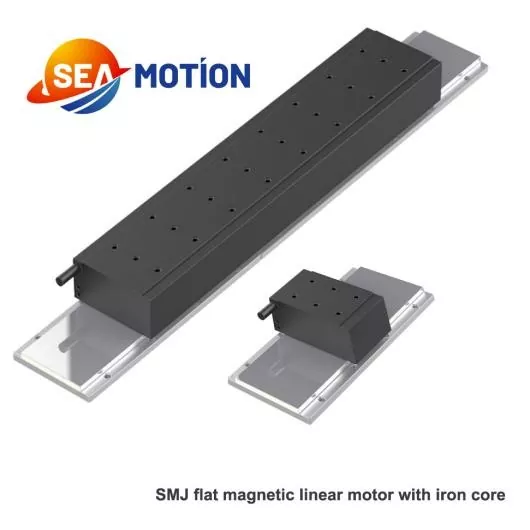

1. লোহার কোর সহ SMJ সিরিজ সমতল চৌম্বকীয় রৈখিক মডিউল

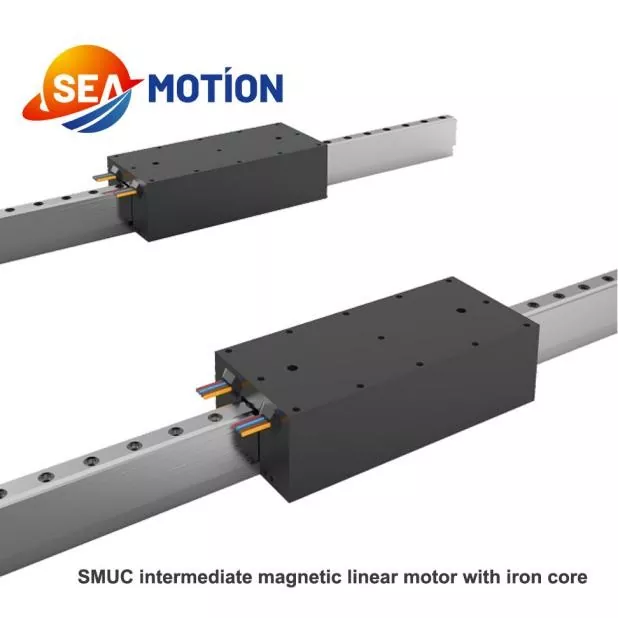

2. লোহার কোর সহ SMUC সিরিজের মধ্যবর্তী চৌম্বকীয় রৈখিক মডিউল

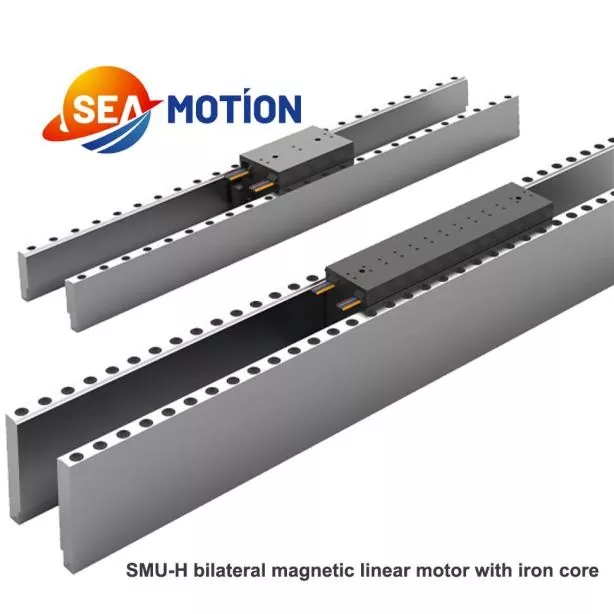

3. লোহার কোর সহ SMU-H সিরিজের দ্বিপাক্ষিক চৌম্বকীয় রৈখিক মডিউল

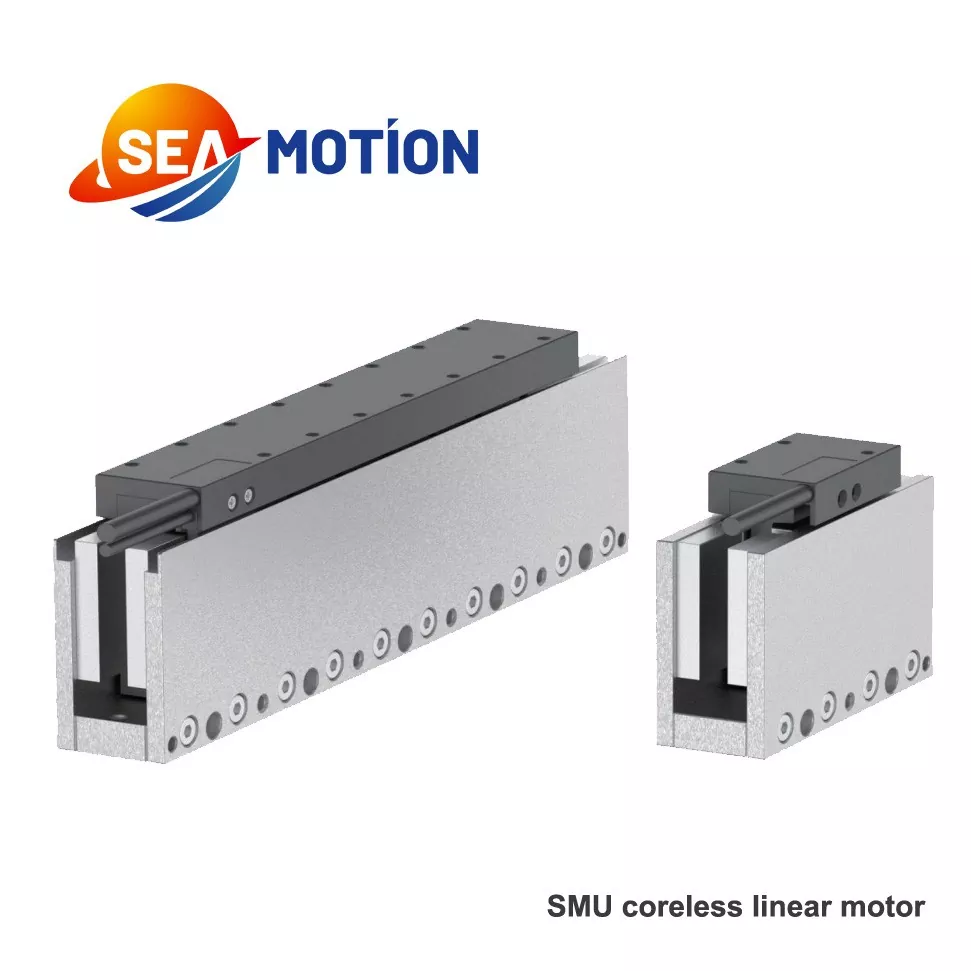

4. লোহার কোর ছাড়া SMU সিরিজ দ্বিপাক্ষিক চৌম্বকীয় রৈখিক মডিউল

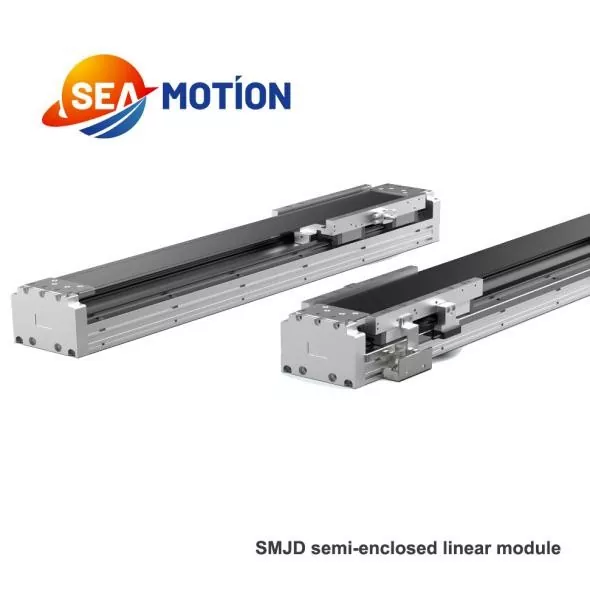

এছাড়াও পাওয়া যায় আধা-বন্ধ SMJE সিরিজ।

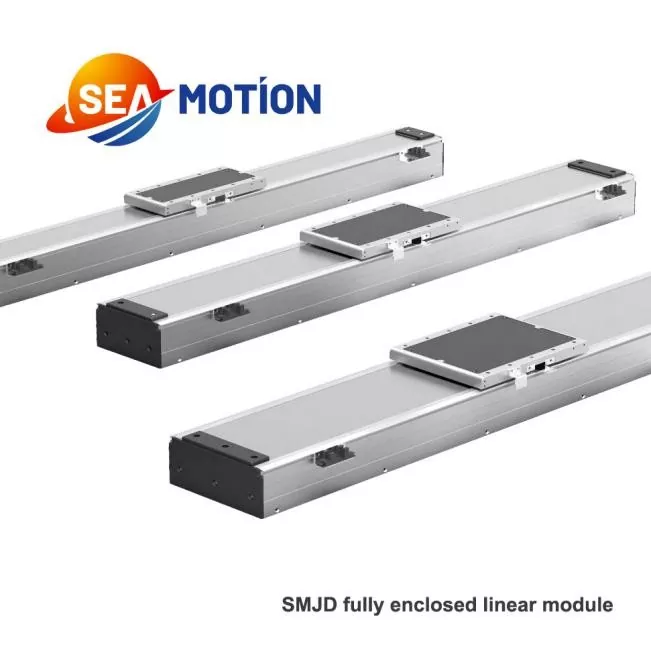

সম্পূর্ণরূপে আবদ্ধ SMJD

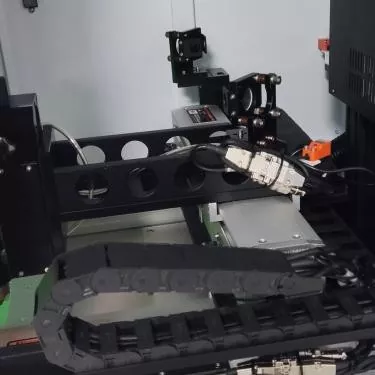

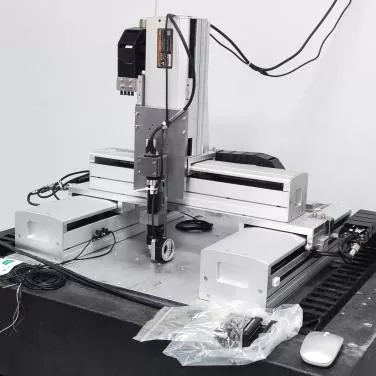

আমরা বিভিন্ন সরঞ্জাম যেমন উচ্চ-নির্ভুল লেজার কাটিয়া সরঞ্জাম এবং ভিজ্যুয়াল স্বীকৃতি এবং পরিদর্শন সরঞ্জাম তৈরি করেছি এবং তৈরি করেছি।
|
শ্রেণী |
প্যারামিটার |
প্রতীক |
ইউনিট |
SMU21-78 |
SMU21-138 |
SMU21-198 |
SMU21-258 |
||||
|
|
উইন্ডিং টাইপ |
— |
— |
N |
S |
N |
S |
N |
S |
N |
S |
|
|
মোটর প্রকার |
— |
— |
তিন-ফেজ সিঙ্ক্রোনাস কোরলেস 230Vac rms(325Vdc) |
|||||||
|
কর্মক্ষমতা পরামিতি |
পিক খোঁচা |
Fp |
N |
105 |
210 |
315 |
420 |
||||
|
|
একটানা খোঁচা |
এফসি |
N |
30 |
60 |
90 |
120 |
||||
|
|
সর্বোচ্চ গতি @311V |
Vmax |
m/s |
18 |
30 |
9 |
18 |
10 |
13 |
7.5 |
18 |
|
|
মোটর বল ধ্রুবক |
K |
এন/আর্মস |
20 |
11 |
37.5 |
20 |
33 |
26.5 |
44 |
20 |
|
|
মোটর ধ্রুবক |
S |
N²/W |
21 |
42 |
63 |
84 |
||||
|
বৈদ্যুতিক পরামিতি |
সর্বোচ্চ স্রোত |
আইপি |
অস্ত্র |
5.6 |
9.5 |
5.6 |
10.5 |
9.5 |
11.9 |
9.5 |
21 |
|
|
একটানা স্রোত |
আইসি |
অস্ত্র |
1.6 |
2.7 |
1.6 |
3 |
2.7 |
3.4 |
2.7 |
6 |
|
|
ব্যাক ইলেক্ট্রোমোটিভ বল ধ্রুবক |
Bemf |
V/(m/s) |
16 |
9.5 |
32 |
16 |
28.5 |
22.5 |
38 |
16 |
|
|
একক ফেজ প্রতিরোধের |
আরপিএইচ |
Ω |
5.5 |
2 |
11 |
2.8 |
6 |
3.6 |
8 |
1.6 |
|
|
একক-ফেজ প্রবর্তক |
এলপিএইচ |
mH |
1.9 |
0.7 |
3.85 |
1 |
2.1 |
1.26 |
2.8 |
0.55 |
|
|
বৈদ্যুতিক সময় ধ্রুবক |
তে |
ms |
0.35 |
0.35 |
0.35 |
0.35 |
||||
|
তাপীয় পরামিতি |
সর্বোচ্চ একটানা শক্তি |
পিসি |
W |
49 |
100 |
145 |
195 |
||||
|
|
তাপ প্রতিরোধের |
আরথ |
℃/W |
1.73 |
0.85 |
0.58 |
0.45 |
||||
|
যান্ত্রিক পরামিতি |
চৌম্বক ট্র্যাক ওজন |
Wm |
কেজি/মি |
4.8 |
4.8 |
4.8 |
4.8 |
||||
|
|
কুণ্ডলী ওজন |
Wc |
কেজি |
0.08 |
0.16 |
0.24 |
0.32 |
||||
|
|
কুণ্ডলী দৈর্ঘ্য |
L |
মিমি |
78 |
138 |
198 |
258 |
||||
|
|
মোটর আকর্ষণ |
ফা |
N |
0 |
0 |
0 |
0 |
||||
|
|
চৌম্বক পিচ |
T |
মিমি |
30 |
30 |
30 |
30 |
||||
SEA MOTION রৈখিক মডিউল হাই-এন্ড লিনিয়ার ড্রাইভ মোটরগুলির সমস্ত মূল সুবিধাগুলি উত্তরাধিকারসূত্রে পেয়েছে, যার মধ্যে শূন্য ব্যাকল্যাশ, অতি-লো অপারেশন নয়েজ, উচ্চ ত্বরণ প্রতিক্রিয়া এবং রক্ষণাবেক্ষণ-মুক্ত দীর্ঘমেয়াদী অপারেশন রয়েছে। এটি দীর্ঘ-স্থিতিশীল স্প্লিসিং গতি এবং উচ্চ-ফ্রিকোয়েন্সি রেসিপ্রোকেটিং অপারেশন সমর্থন করে, মাইক্রোন-স্তরের পুনরাবৃত্তি অবস্থান নির্ভুলতা সহ, কার্যকরভাবে উত্পাদন দক্ষতা এবং পণ্য প্রক্রিয়াকরণ ফিনিস উন্নত করে। সমন্বিত প্লাগ-এন্ড-প্লে ডিজাইনের সাথে, এটি গ্রাহকদের ইনস্টলেশন এবং ডিবাগিং খরচ ব্যাপকভাবে হ্রাস করে। এটি একাধিক উচ্চ-শেষ ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়: সেমিকন্ডাক্টর এবং প্যানেলের নির্ভুলতা প্রক্রিয়াকরণ যেমন লেজার ড্রিলিং এবং চিপ বাছাই; পাঁচ-অক্ষের মেশিন টুলস এবং লেজার সরঞ্জামগুলির উচ্চ-গতি এবং উচ্চ-নির্ভুলতা প্রক্রিয়াকরণ; উচ্চ-দক্ষতা লেমিনেশন এবং নতুন শক্তি লিথিয়াম ব্যাটারি এবং ফটোভোলটাইক কোষ সনাক্তকরণ; চিকিৎসা অস্ত্রোপচার সরঞ্জাম এবং সনাক্তকরণ যন্ত্রগুলির সুনির্দিষ্ট এবং নীরব গতি নিয়ন্ত্রণ। এটি 3C ইলেকট্রনিক স্বয়ংক্রিয় উত্পাদন, বুদ্ধিমান লজিস্টিক বাছাই, রেল ট্রানজিট সহায়ক সরঞ্জাম এবং মহাকাশ নির্ভুলতা পরীক্ষা প্ল্যাটফর্মগুলিও কভার করে, যা বিশ্বব্যাপী উচ্চ-শেষ নির্ভুলতা উত্পাদনের জন্য নির্ভরযোগ্য সমন্বিত গতি সমাধান প্রদান করে।
SMU21 সিরিজ রৈখিক মডিউল আকার / মিমি

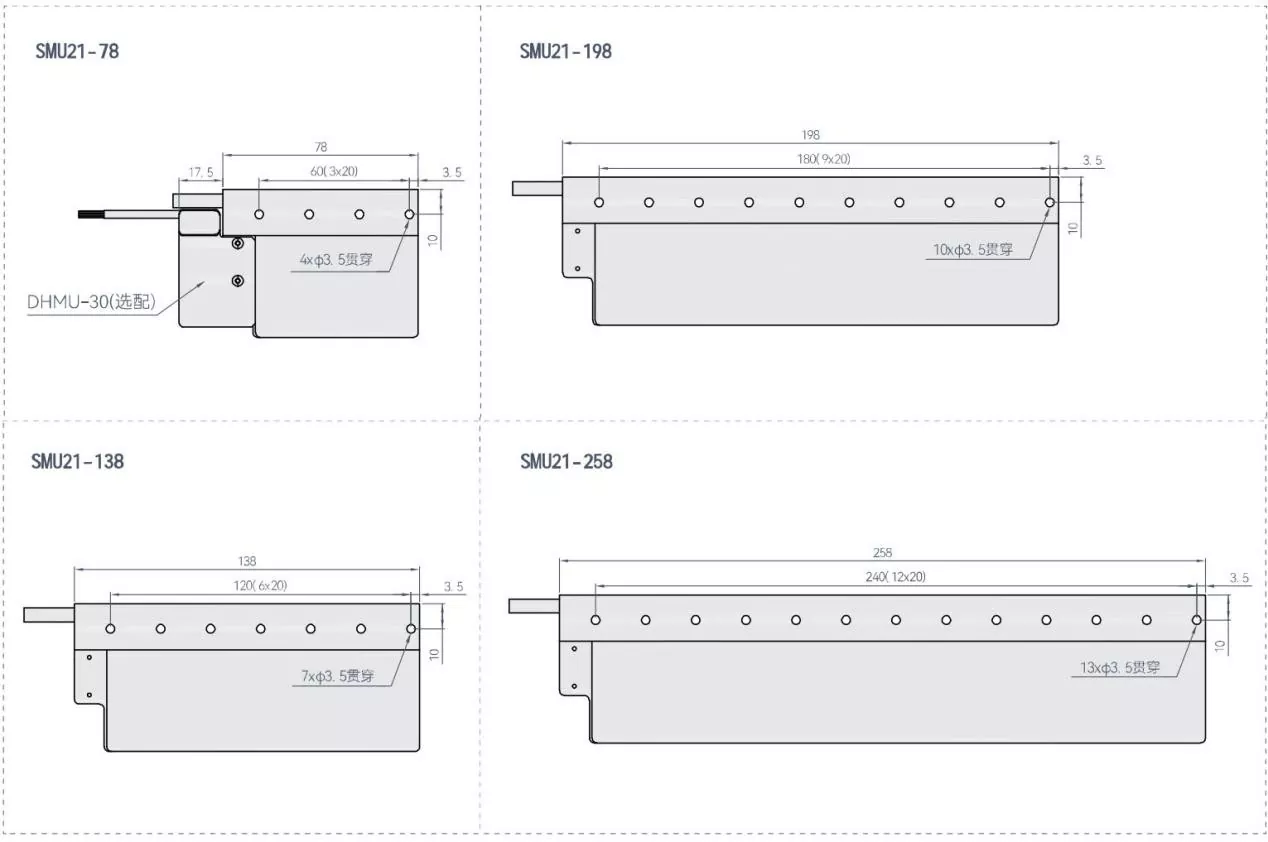

SMU21 মুভার সাইজ

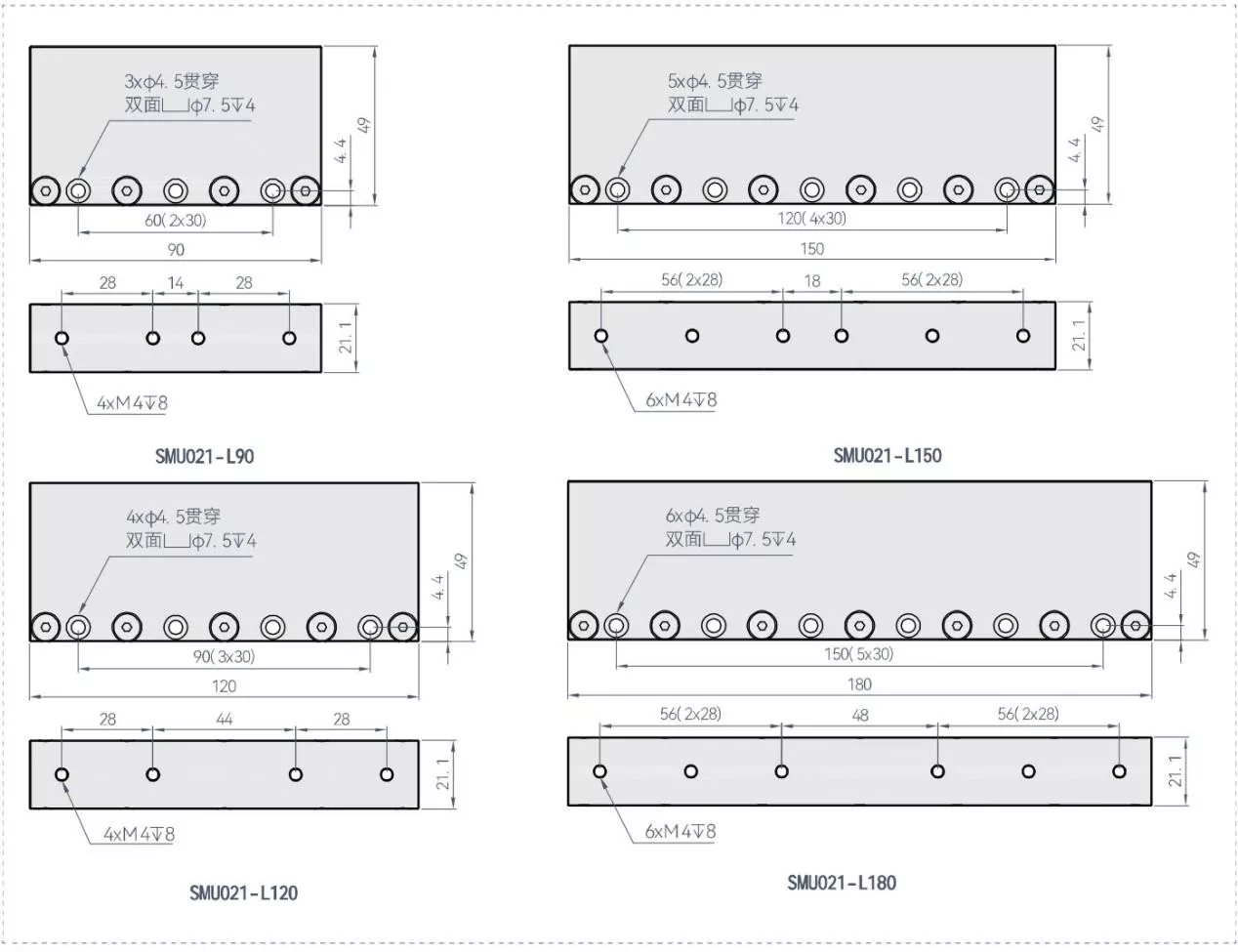

SMU21 স্টেটরের আকার

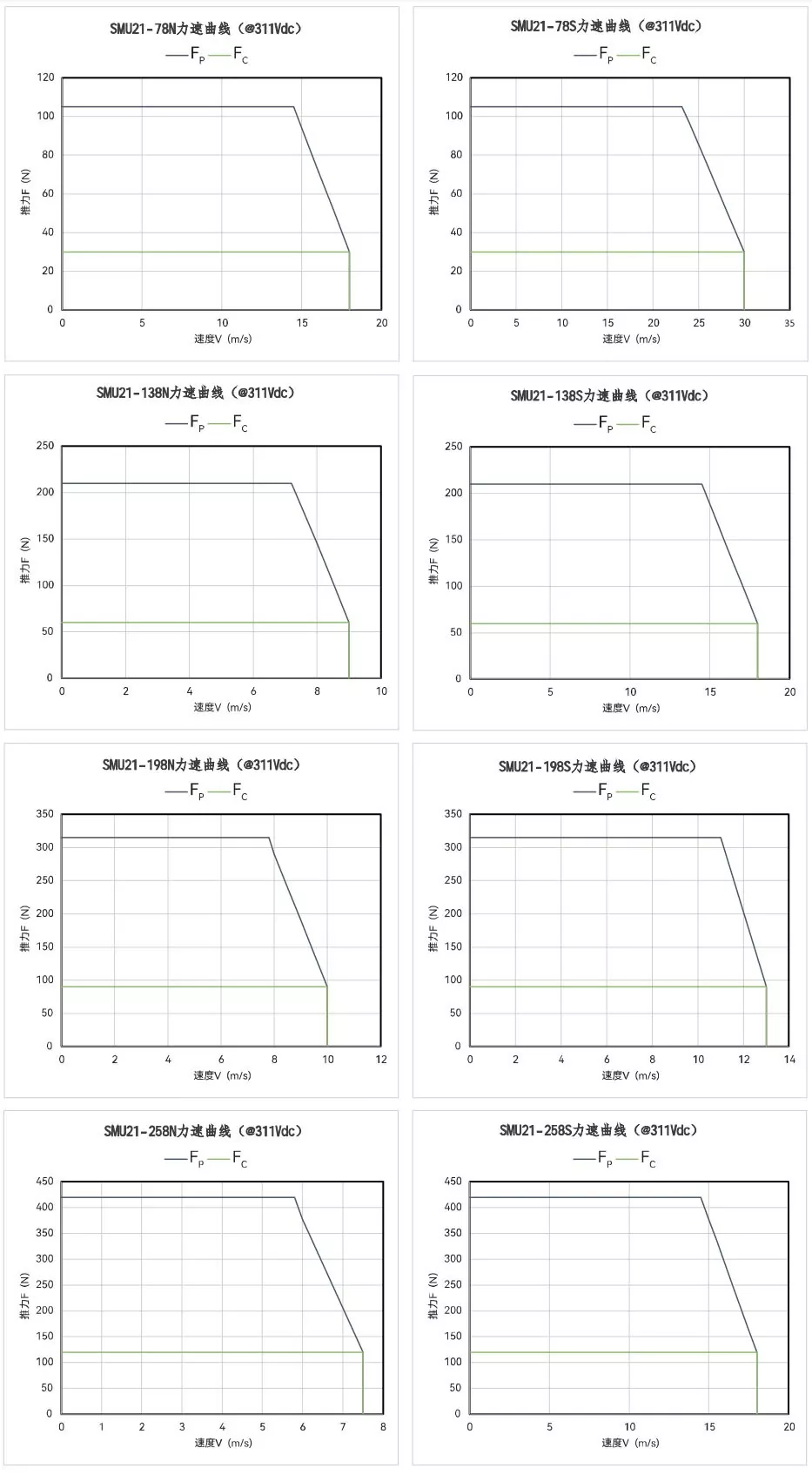

SMU21 F-V বক্ররেখা
